故障现象:发动机故障灯亮

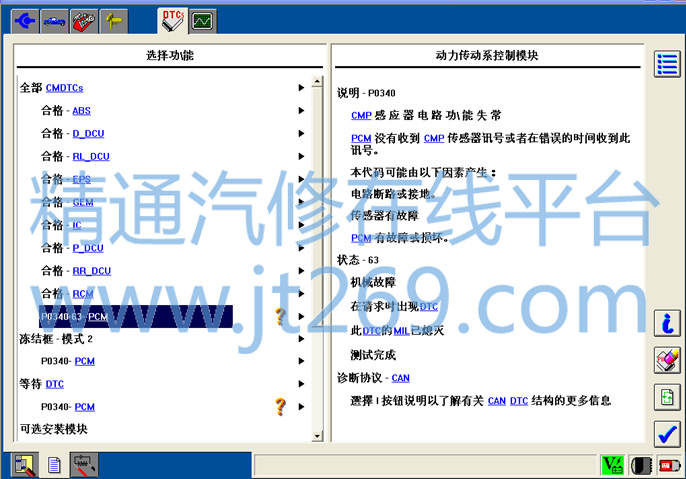

维修过程:接车后发动机故障灯点亮,电脑检测CMP感应器电路功能失常,熄火删除故障码,试车故障依旧。

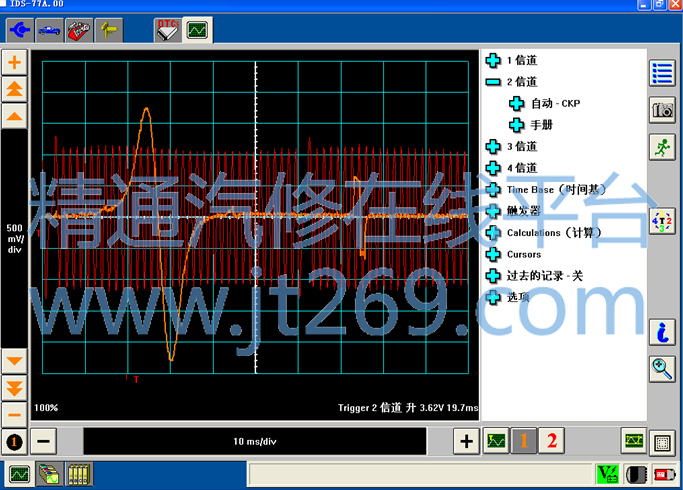

此车刚做完保养,查看保养项目为机油三滤,拆洗积碳。应该与CMP有关的就是动过CMP插头,检查插头没发现问题,更换CMP传感器后试车故障依旧。检查传感器至PCM之间线路导通,没有短路。所以决定更换PCM,与试驾车互换PCM模块,故障仍然存在,试驾车没有故障,说明PCM也没有问题,此时维修进入僵局,冷静想此故障还有什么原因能够导致,会不会是正时有变化,CKP与CMP信号不对称导致PCM报CMP故障,或是凸轮轴和气门室盖上有异物造成信号不对,拆开气门室盖,首先检查凸轮轴信号齿正常,周围没发现异常,检查气门室盖很干净没有异常,用正时专用工具检查正时,曲轴与凸轮轴正时没有问题,曲轴皮带轮位置也正确,信号齿没有损坏。是什么问题哪?用VMM检查CMP波形,发现正常的凸轮轴波形后面总是出现一个小的波形,这个波形是怎么产生的那?凸轮轴本身及周边已经做过检查没发现问题,线路也检查过没有短路和断路现象,传感器PCM也都换过了,对照试驾车确实没有这个小波形, 难道有什么信号干扰,这时主修技师反映说给此车做缸内积碳清洗时把点火线圈拔坏了,然后装了一个旧的点火线圈上去,这旧的点火线圈正好装在四缸上,离CMP很近很有可能是它干扰了CMP信号,将一四缸点火线圈互换波形恢复正常,故障码也不再出现。反复调换实验确定就是此点火线圈干扰CMP信号导致PCM无法正确判断凸轮轴位置,使故障灯点亮。更换点火线圈故障排除。
维修总结:在维修这类故障时仔细查看和询问维修历史是非常重要的,虽然用VMM不方便,但是和找不到问题相比还是比较方便和直接的。
