维修过程： 首先验证该车改装了原厂 DVD， 故障验证发现挂倒档屏幕上有后影像，在车后设置障碍物时倒车雷达系统没有提示音。 之前收到工厂关于新福克斯改 DVD 后没有倒车雷达报警的技术通报，进行软件升级即可。 该车对 DVD 系统进行软件升级故障依旧。又更换了一个试驾车的 DVD 故障依旧。分析倒车雷达系统工作原理，当挂倒档时变速箱 TCM 信号传给 BCM 模块， BCM 模块把倒车信号传输给 PAM 模块， PAM 模块激活探头，探头把车辆后部信息在反馈给 PAM 模块， PAM模块再把此信息转到多功能显示屏和 ACM 音响模块，多功能显示屏显示车辆与障碍物的距离， 音响控制左右后门扬声器报警。 将原车的显示屏和音响替换回去验证，此时发现雷达正常工作有提示音， 音响工作正常。 但多功能显示屏是黑屏，SYNC 系统不能使用，拨语音键没反应 。 IDS 测试 SYNC 模块和显示屏模块都是失败的。 用 IDS 检测倒车 PAM 数据如下：

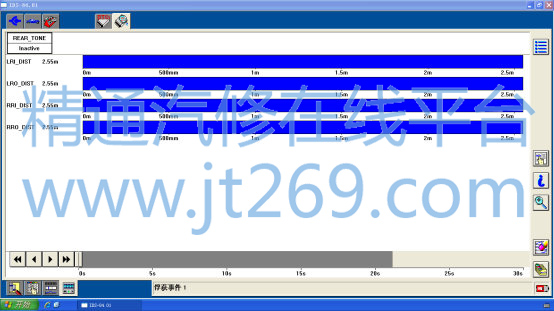

没有障碍物：

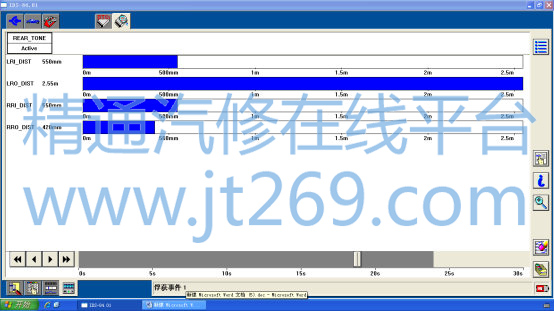

有障碍物时：

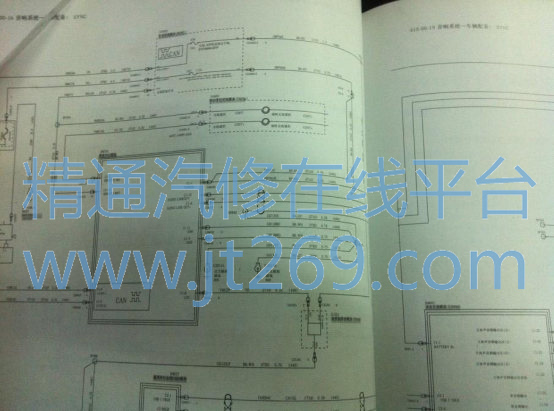

通过数据流分析 PAM 模块控制扬声器报警已开始，雷达探头显示有障碍物。而实车是没有障碍物显示和报警，从倒车雷达系统工作原理分析可能是显示屏没有将信号传个音响导致。首先要排除显示屏黑屏和 SYNC 系统的故障。查看电路图

BCM 的 F67 7.5A 是给语音识别模块和消息中心模块供电的，测量保险正常。这条供电线中间有 C23/AB 插头 15#，位置在气囊模块前面。 测量显示屏的插头 C2MC02-1#的电源没有，测量 BCM C2AM02E 插头 6#有正常电压。但该 6#针脚到 C23/AB15 号角断路。直接从 BCM 跨线到 C23/AB 插头 15#,测试故障排除。然后找哪个地方断路，将副驾驶座椅拆掉后发现门槛拐角处的线皮被不明物件扎了个洞，有 2 根线断掉，维修线路故障排除，最后我们在破损线束里找到了一颗气枪的子弹，顺着线束的位置地胶地毯上都有个小圆洞。根本原因找到了， 问客户也不承认。



维修心得：充分了解车俩的每个系统的工作原理，再结合厂家技术资料我们就会很快找出故障点排除故障。
