故障现象: 主驾座椅电动调节失效

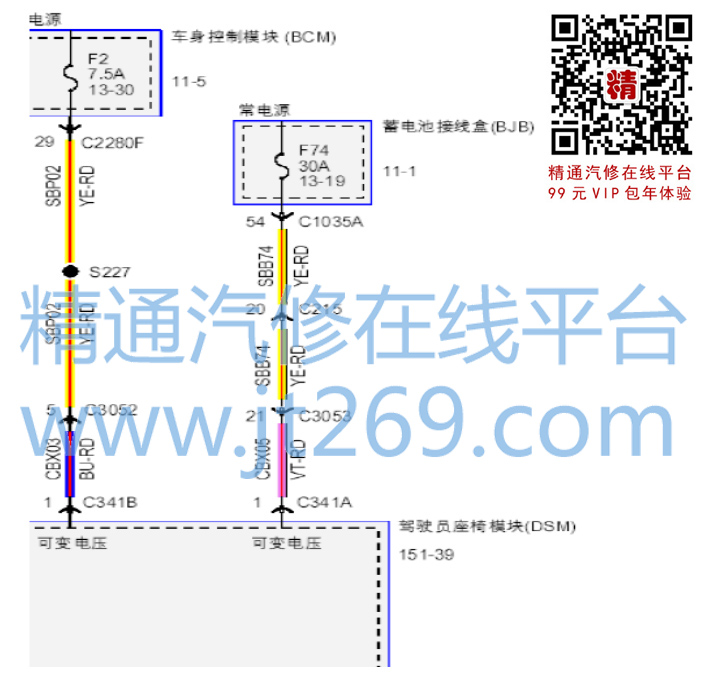

维修过程: 按动座椅调节开关,座椅没有反应,查找电路图

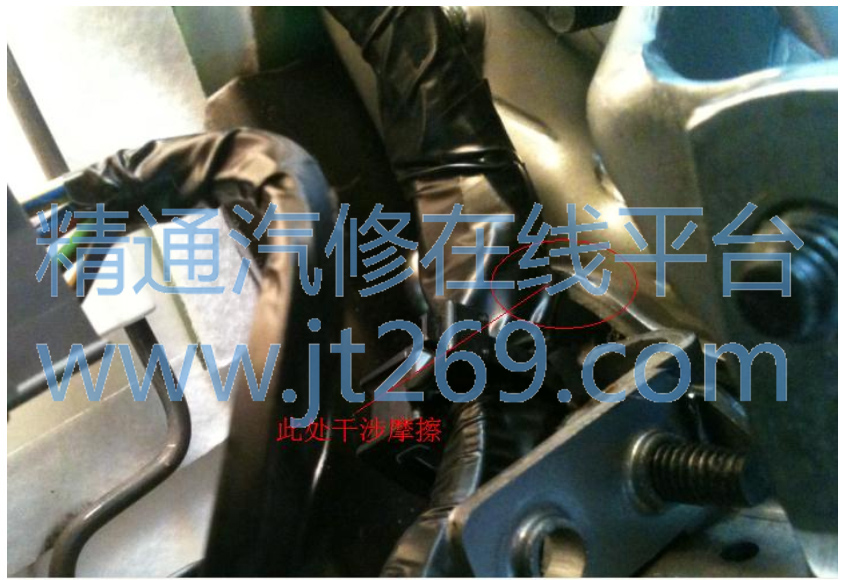

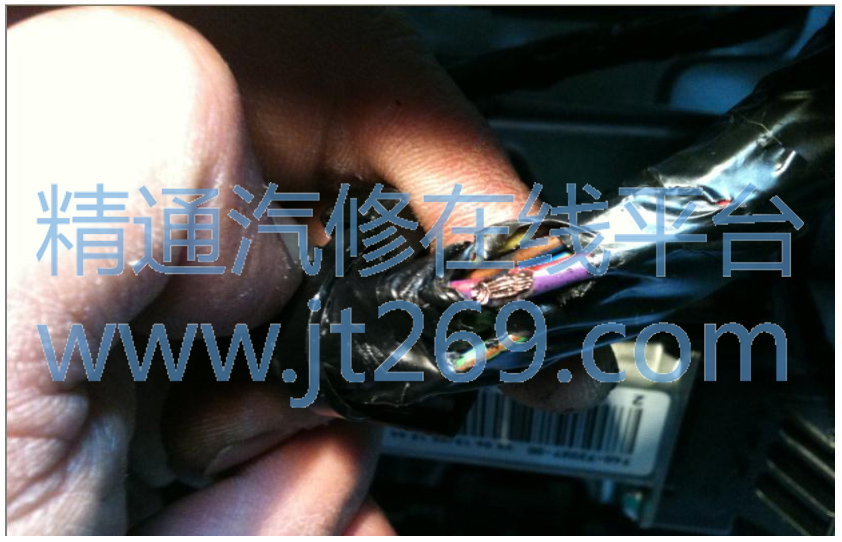

检查 BJB 内 F74 保险, F74 号保险已经熔断,用万用表测量对地电阻为 0 欧姆,对主驾座椅线束做拉动测试,万用表显示∞, F74 座椅供电相关线束有对地短路,继续轻轻拉动线束在万用表 0 欧姆时把 C3053 插头拔下万用表显示∞,问题出在 C3053 与 C341A 线路之间,把座椅拆下检查发现了故障点,一根紫红线已经磨破,为 C3053 插头 21 号脚与 C341A插头 1 号脚之间的供电线(下图)
重新包扎线束和固定线束更换保险故障排除。
维修总结: 用模拟法让故障出现,根据电路图用半分法很快就能找到故障点。
