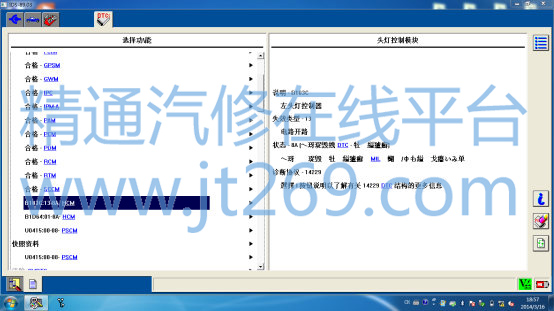

维修过程： 首先连接 IDS 读取故障代码为： B103C:13-8A-HCM含义为左头灯控制器；失效类型:电路开路。

B1D64:01-8A-HCM 含义为左头灯回转马达；失效类型:

电路一般电失效。

故障代码如下：



尝试清除故障码，故障码无法清除。此车配备的是 LED 自适应大灯，头灯控制模块（HCM）控制随动转向大灯左右转动，头灯总成内有一个模块，用于接收头灯控制模块（HCM）的信息，用 LIN 线与 HCM 相连。根据故障码分析可能的原因有：

1、 左前大灯故障

2、 左前大灯控制线路故障



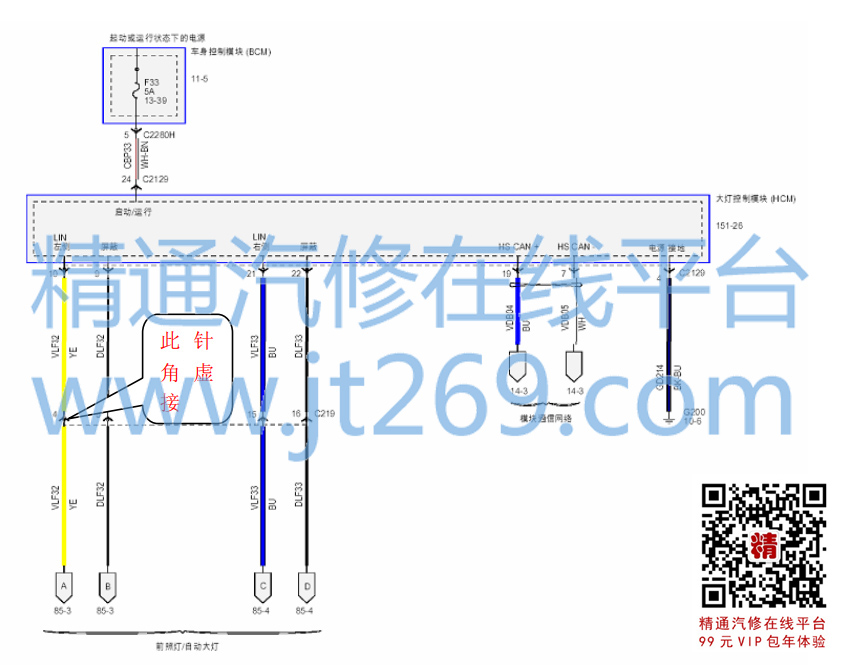

结合线路图分析：首先左前大灯能够点亮并且在系统故障状态下能够作出反应，说明左前大灯本身引发故障的可能性极小，故先不作考虑。而重点应放在检查左前大灯至头灯控制模块（HCM）的通讯 LIN 线上，随后检查左大灯插头，插头良好没有松脱现象，晃动插头线束故障现象没有任何变化。接下来跟据线路图找到前大灯与头灯控制模块线束的中间接插头 C219，当我们准备拆下插头固定卡检查线路时，仪表显示的故障信息突然消失，说明故障点应就在此处。找到C219 插头上位于 4#针角的黄色左大灯控制 LIN 线，轻轻拽拉故障立即重现，很明显就是此 LIN 线虚接导致故障的发生，拆开 C219 插头处理好 4#针角，清除故障码后故障彻底排除。

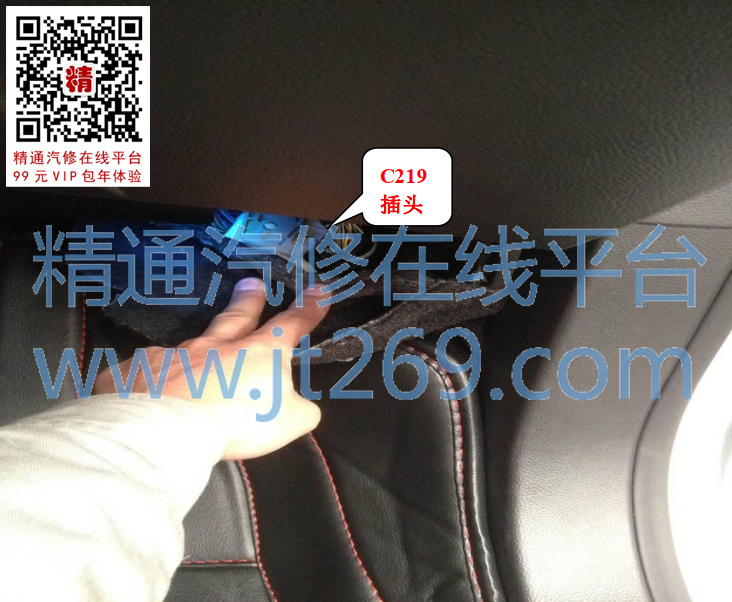

维修总结： 此故障并没有多大难度，只要我们掌握该系统的控制逻辑并充分运用IDS诊断仪结合线路图就能高效的解决故障。 另外提一下，此 C219 接插头位于副驾驶 A 柱最下方（如下图），很容易被副驾乘员踩到容易造成线路插头线路接触不良，希望厂方能够改进将此插头设计的再靠上一些。
