故障现象: 客户反映高速行驶 110KM/H 是熄火一次,拐弯熄火一次,仪表显示引擎故障请立即检修。
维修过程: 客户来店时没有任何故障,技师接车后 IDS 检查有故障码, PCM 到故障码 都是于 PCM 无法通讯的故障,因为车到店没有故障现象,就做了与 PCM 相关的检查,测量电源、接地、网络都没有发现故障。此时没有思路只能对 PCM做 ABA 测试。客户急于用车,将车辆交给客户。

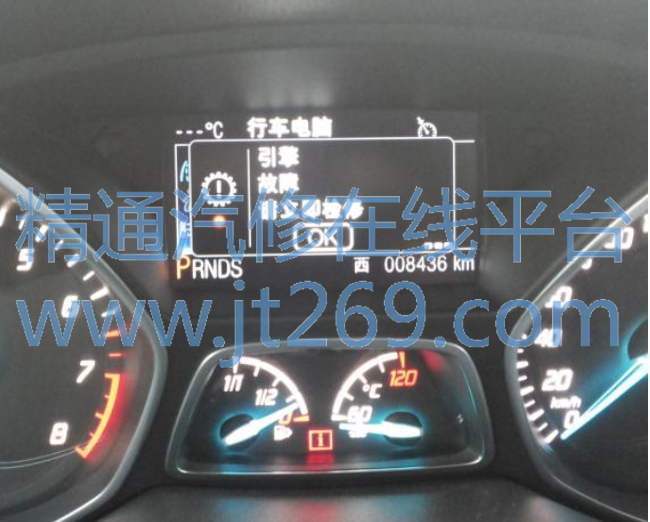

当客户来取车的时候,车辆不能启动,仪表显示引擎故障请立即检修。
IDS 与 PCM 无法通信,需要撕片号或 PCM 零件号。对
于此问题可能有以下几个原因。
1 网络故障
2 PCM 供电与搭铁
3 PCM 模块
根据故障现象检查网络,断电测量诊断插头 6、 14 号角HS-CAN 电阻,阻值是 60 欧,证明网络没有问题。查看线路图 PCM 供电与搭铁。

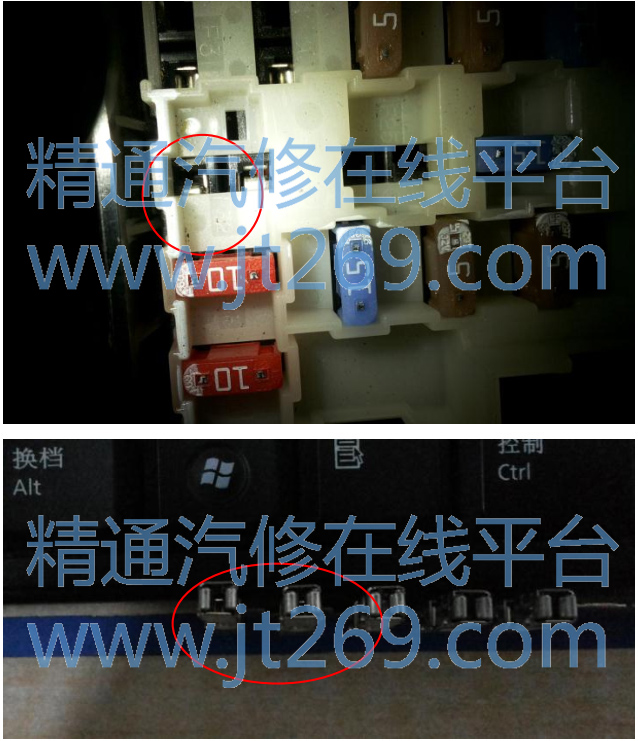

万用表测量 BJB F32 15 安保险是节气门有动作的声音,证明 PCM 在供电,因为每次打开点火开关的时候,节气门都会自检, 检查保险发现了问题。 保险丝供电插脚松动(如图),将 BJB 拆开更换一个插脚后故障排除。
维修总结: 针对 PCM 无法通讯故障,根据原理图,用万用表可以检查故障点。 520 的针脚出现的问题很多,建议在维修过程中,根据线路图仔细检查一定会发现故障点,不能盲目做 ABA 测试。
