故障现象: 346 挂倒档不走车,加油门没反应。
维修过程: 试车挂 R 档车辆不动,踩油门到发动机 3000 转也不动,故障一直存在。分析可能故障原因:
一、 离合器及执行机构。
二、 换挡拨叉
三、 TR 开关
四、 TCM
五、 相关线路

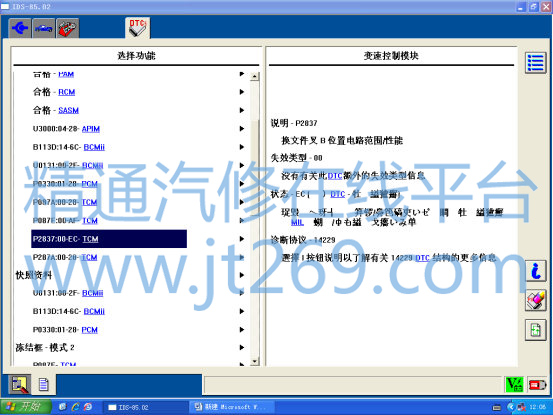

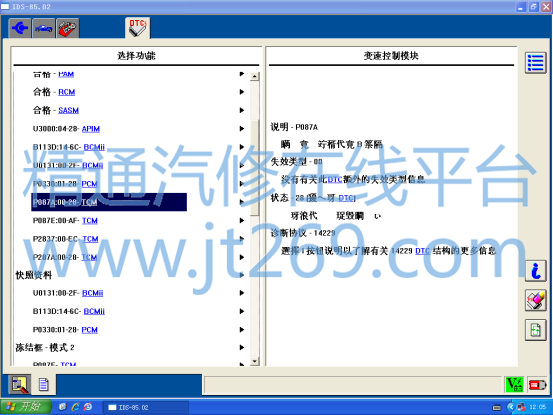

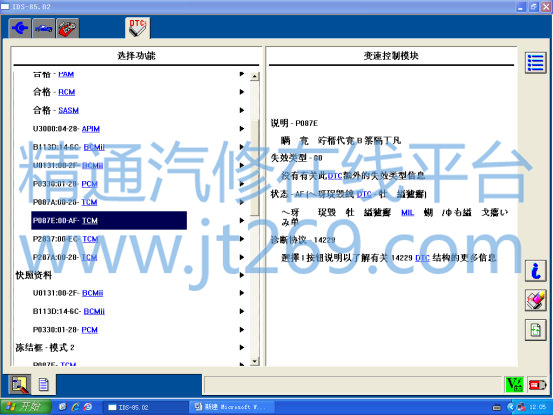

先 IDS 自测有 4 个 TCM 储存的故障码(图片),其中 P087A不能清除, 4 个故障码都和离合器 B 有关。 从资料上知道离合器 B 控制倒档的动力输入,可以先排除换挡拨叉机构和 TR开关,故障基本可以判断和离合器 B 相关。
本着从简到繁的原则,先检查线路部分。但维修手册的线路图上并没有 TCM 控制部分的线路图,我们就先测量离合器 B执行电机至TCM端的导线的导通性,结果发现有一端子与TCM端针脚不导通。接着我们测量正常车该端子与 TCM 端 56 号针脚是导通的,我们判断该线路断路可能跟故障相关,刚好有个刚换下来的变速箱上带有这条线束,把该线束拆下装故障车上故障排除。
维修总结: 一、 碰到新的故障先分析原理,找到与故障相关的零部件,再从简到繁检查零部件的好坏。 二、 希望变速箱控制部分的线路图能完善。
