故障现象:客户反映转向无助力
维修过程:启动车辆检查故障存在
故障分析:1.转向机机械故障 2.转向角度传感器故障。3.线路故障 4.转向电机故障 5 转向扭矩传感器故障 6.转向控制模块故障

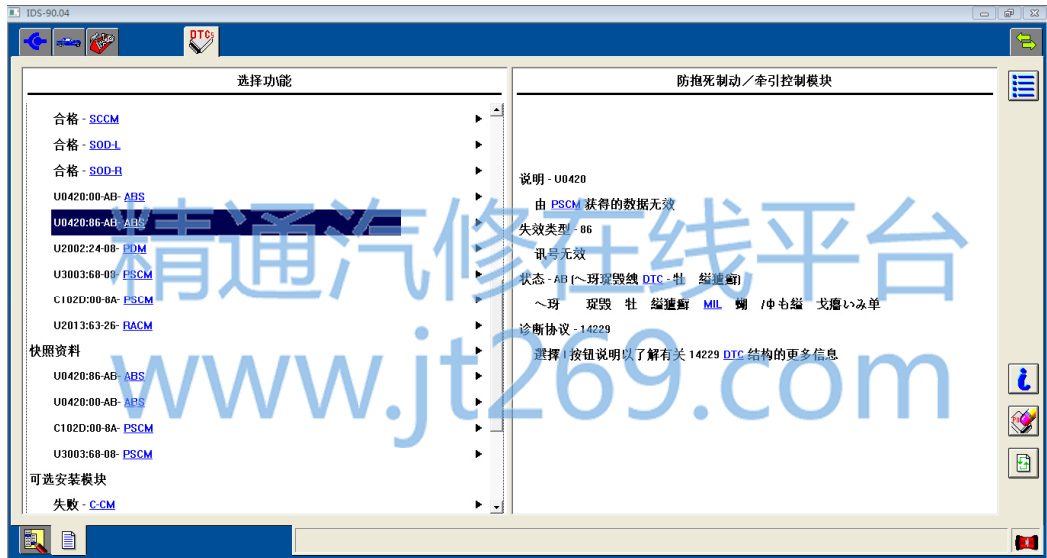

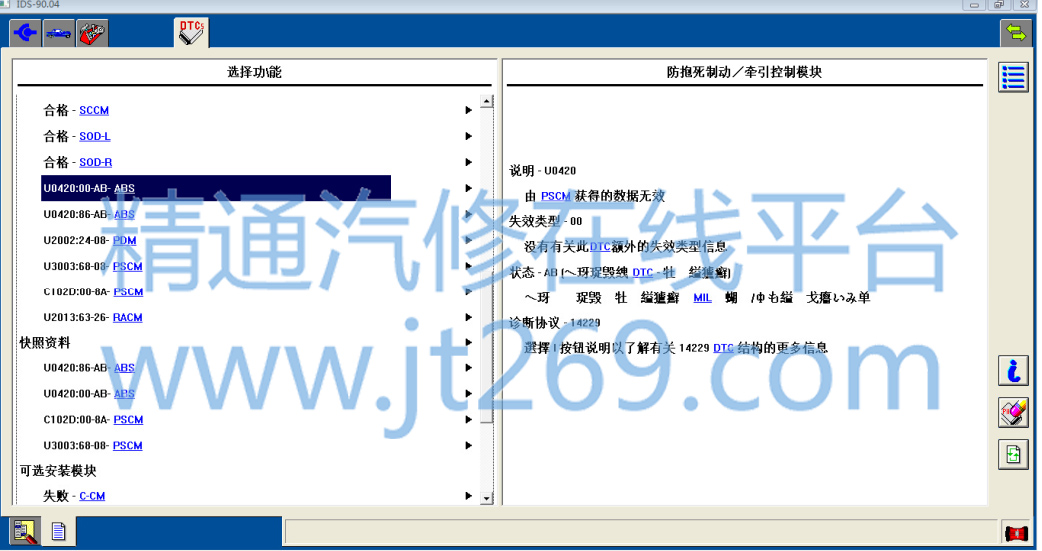

诊断及维修过程:接车后对车辆启动进行检查无助力,仪表 ESP 灯点亮,并提示请检修电子稳定系统,用 IDS 读取故障码为:

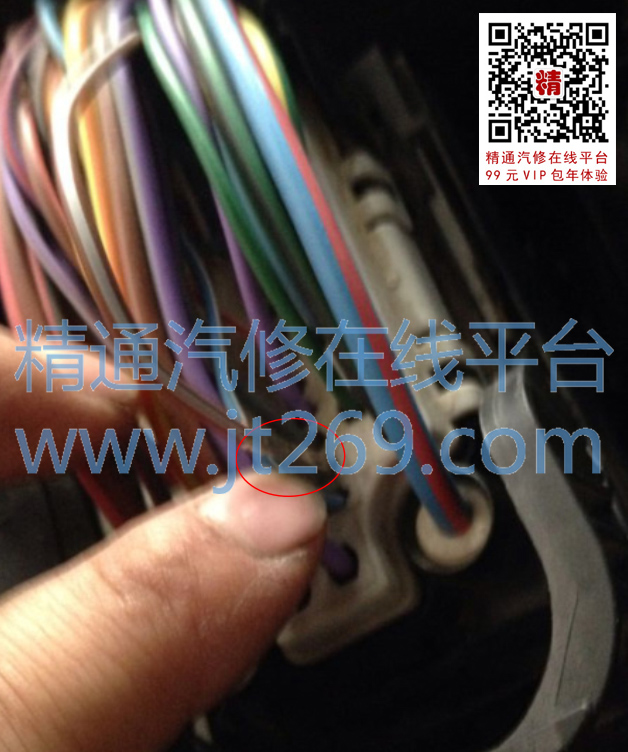

首先将车辆升起检查机械部分无干涩现象,检查转向角度传感器正常,对车辆进行断电处理故障依旧,查看线路图检查转向模块供电,检查 C1463A 插头 2 号角可变电压正常,一号角接地良好,检查 C1463B 一号角电源没电,2 号与 3 号角为网络线,问题就出在一号角电源上面有线路图看到此线由 BJB 接线盒 F19 号保险供电,检查保险丝处有电,且保险丝良好,分析此线存在断路现象,线路图上看到由保险丝到转向模块 C1463B 插头中间有两个连接器:C146 和 C1305A,采用由简到繁分段式检查法,首先检查保险 F19 到 C1305A 插接器线路,查看线路图此根线在 A1305A的 19 号角颜色为“棕白”,拆下插接器护壳发现此根线针脚退出,请看下图:
重新连接好此线束后试车故障排除
维修总结:根据诊断工具的提示结合自己的维修思路逐项排除,由简到繁的维修步骤才不会浪费过多的维修时间。
