故障现象: 客户反应主驾室后排地板有水囤积,其他三个座位地板正常。
维修过程: 验证客户反应现象属实,主驾后排地毯有水渍存在,翻开主驾后排地毯,地毯下面有大量水渍囤积,地毯上吸附大量水液。顺着水迹流向查找漏水点,发现漏水来源是从主驾座椅前端流出,拆下主驾座椅,翻开主驾前端地毯,前端地毯下层也湿淋淋。经过查找后分析,漏水点有两处,
1 蒸发箱排水口堵塞,导致冷凝水流到室内,
2 车身前端钣金件密封不严,导致外水流到室内,启动发动机,开启空调 10 分钟后,检查蒸发箱下端地毯无打湿现象,蒸发箱表面也水流痕迹,冷凝水排放通畅。拆下车辆地毯,用水冲洗车辆表面 10 分钟后,发现左前 A柱内测有水流出,水液顺着地板凹槽流向后方,检查 A 柱出水点在固定仪表台大螺丝缝隙位置,检查水液流进位置,拆下挡风玻璃前端倒流板,发现左前 A 柱前挡导流板下面有一个排水孔,当水流过大时,排水不及时,水流从排水孔后端钣金缝隙内流到驾驶室内。因车辆后部比前面偏低,水流就囤积到车辆后部,从新处理前挡导流板下排水口后端钣金缝隙后,漏水故障排除。以下是漏水现象和漏水位置图片:

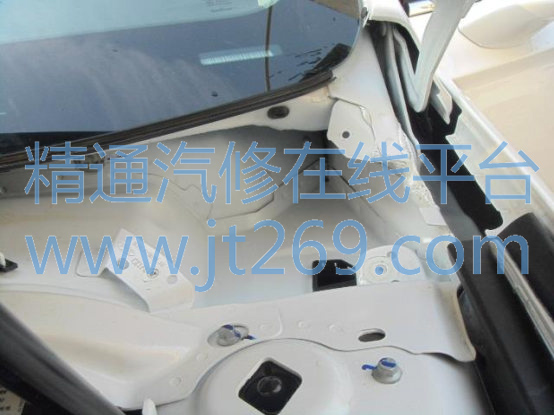

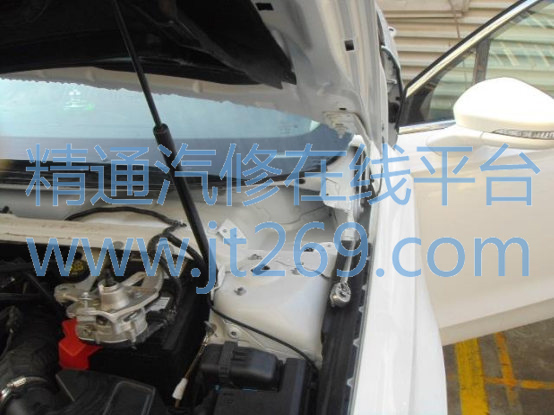

漏水位置如下:
