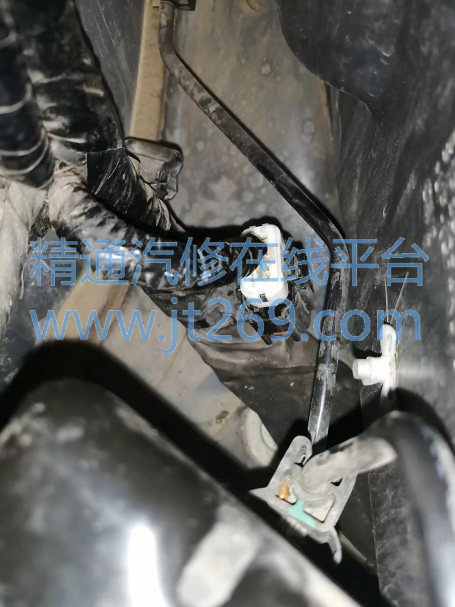

在电瓶底座下面线束上找到接头连接器 4（如下图）、断开连接器测量两端都是无穷大不再短路了。 查看连接器 3 个针脚为 1 组（10/11/12 针脚）。

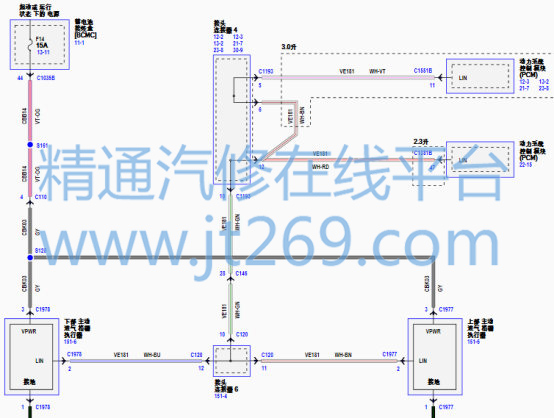

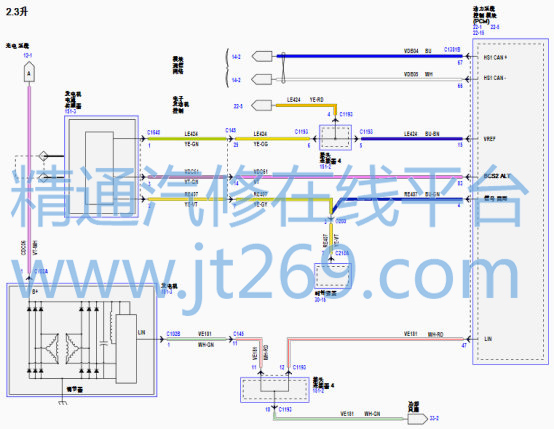

断开接头连接器 4 测量发电机 LIN 线 11/12 两端都是无穷大不再短路了。说明应该是 10#与接地有短路、测量 10#对地电阻有 88Ω ，查看电路图 10#是百叶窗的 LIN 网络线（电路图标注错误为冷却风扇，如下图）。

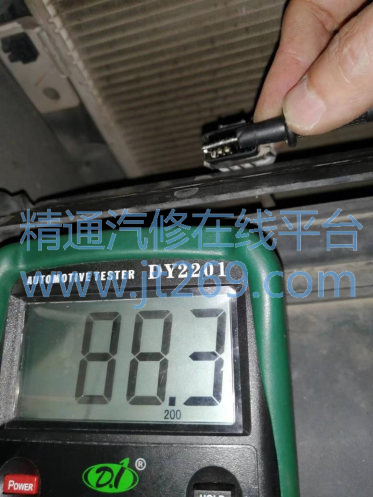

按照如上百叶窗的电路图断开接头连接器 6（百叶窗内侧）测量 12#对地电阻有 88.3Ω，如下图。
通过以上测量确认是百叶窗下部电机线路部分，断开百叶窗下部电机插头，测量发电机和百叶窗线路电阻无穷大恢复正常，确认是百叶窗下部电机内部短路，替换电机故障排除。
维修总结： 参照线路图逐步测量缩小故障范围。
