故障现象: 客户反映车辆启动后仪表上扳手灯点亮,提示变速箱不在 P 档,将排挡杆挂到 R 档、 D 档时车辆不会走。

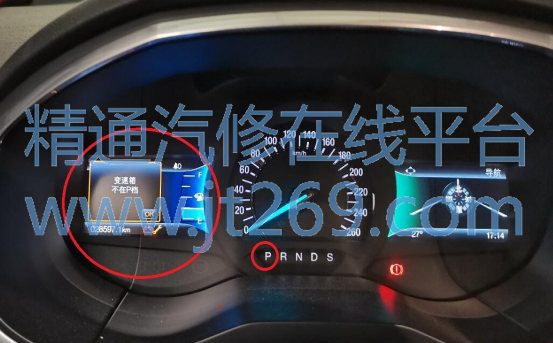

维修过程: 车辆施救回厂后,技师将点火钥匙打开,仪表上扳手灯点亮,提示变速箱不在 P 档,无 P 档显示。启动车辆将排挡杆旋转到 D 档、 R 档时车辆不会走。该故障确实存在。
用专用诊断工具读取故障码为:

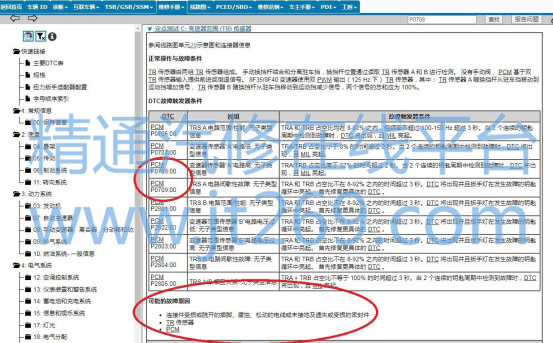

P0708:00-AF-PCM 变速箱传感器 A 电路高
P0709:00-AF-PCM (TRS) A 电路间歇性故障
根据故障码分析故障原因如下:
1、线路故障
2、 PCM 模块故障
3、档位传感器故障
1. 根据故障码做定点测试
点火钥匙关闭断开变速箱C1520A插头,检查插头连接针脚良好无腐蚀现象。

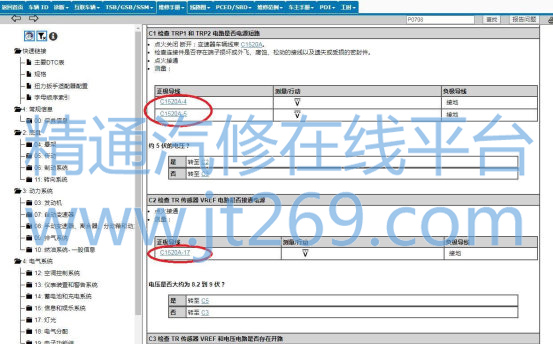

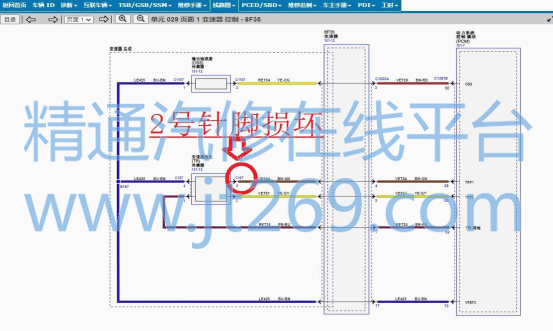

参照变速箱控制线路图对变速箱插头针脚进行测量,打开点火钥匙,用万用表测量变速箱 C1520A 插头 4、 5 号针脚对地电压为: 5.01V, 17号针脚对地电压为 9.01V。说明 PCM 模块电压输出正常。

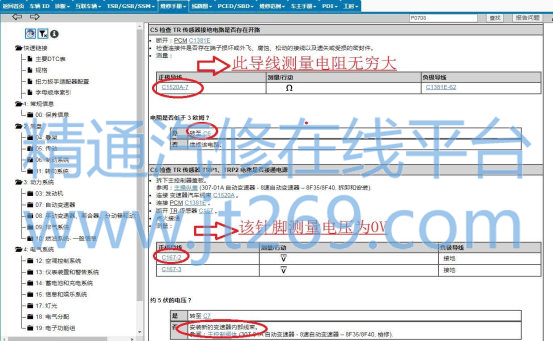

2. 断开 PCM 模块 C1381E 插头检查,插头连接针脚良好无腐蚀现象,对 PCM 模块 C1381E 插头 62 号针脚到变速箱 C1520A 插头 7 号针脚之间的导线测量,导线导通良好无断路和短路现象。
3. 拆下变速箱阀体盖对变速箱内部线束和档位传感器连接插头及针脚进行检查,档位传感器针脚良好。
