故障现象: 副驾驶方位温度调节失灵,有冷风无暖风。

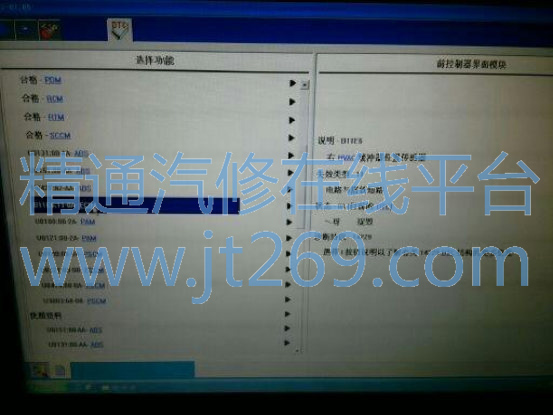

维修过程: 首先确认故障,启动发动机让发动机水温达到正常工作状态,手动调节空调面板左右侧温度调节按键,主架区域温度调节正常,副架温度调节无论调到高还是低只定格在冷风位置。用 IDS 连接车辆调取故障码,检测结果:如下图
根据故障现象分析得知:可能出现的故障点在 1.右侧温度执行器故障 2.线路故障 3.FCIM 故障
首先清除故障码,故障诊断码可以清除掉.当再次开启空调时上述故障码会再次出现,顾可以排除 FCIM 故障。继续检测由于温度执行器是由步进电机的形式来工作的如下图:
(在点火开关打开或关闭时,右侧温度执行器始终保持在冷风位置,调节右侧温度执行器无作动)拆下右侧温度执行器后再次打开点火开关或打开空调,右侧温度执行器长转不停,在这种情况下关掉钥匙执行器还是长转,也就是说执行器找不到正确的位置信息,那么故障点应该在线路上。仔细查看安装在空调主机上的线束.插接件在副气囊后方横梁上又跟线被夹舌如下图:
根据线的颜色和温度执行器上的信号线颜色一致,说明是在装配过程中粗心大意把线夹折了,修复好线束后再次打开点火钥匙执行器能准确的控制在设定角度位置上,装回右侧温度执行器再次调节温度按键执行器工作正常,故障排除。
维修总结: 在维修车辆时应多想,多试,多分析,以快速排除故障点。
