故障现象:仪表黑屏设有任何反应

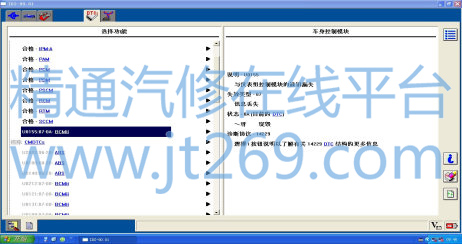

维修过程: 该车是经 400 道路拖车致我司客户反应刚买的新车才跑五百多公里,在自家楼下的精品店加装防盗器之类的东西,装好之后发现无法着车,仪表也没有任何反应,后来把精品加装的东西全部都拆掉了,可以启动但仪表没有任何反应,黑屏里面的指针信息也失效,使用 IDS 检测,发现很多故障码,如图

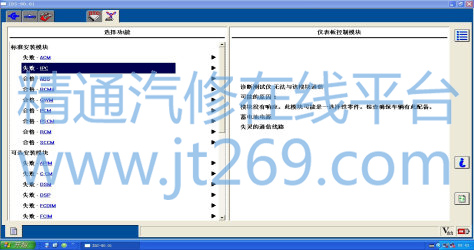

都是网络故障,清除故障码后,有一个故障清除不了,如上图,GEM 发出的与仪表组控制模块的通讯漏失,网测仪表与ACM 失败,如图
据以上现象有可能以下问题造成
1,组合仪表
2、网络故障

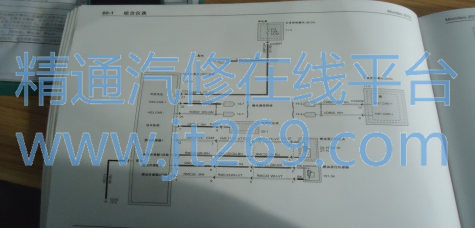

查看新蒙线路图 60-1
如图
查

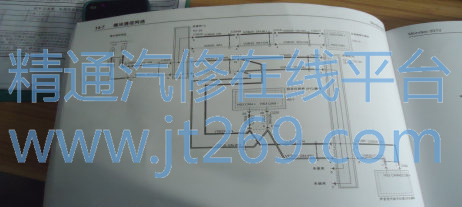

BCM F13 号仪表保险,没有问题测量仪 21 号与 5 号针角电源及地线均正常,仪表本身设有拆装过,抱着试的态度更换了仪表,故障依旧,查看网络图,如图 :

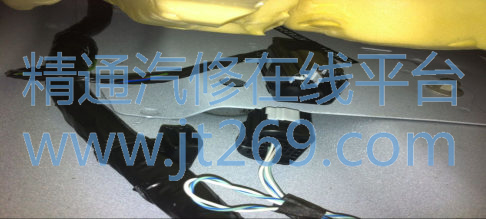

仪表在高速 3,检查从网关模块 15 与 16 号高速 3 针角至仪25 与 26 针角,发现不通有断路情况,但仪表到 C260 3 号与 4 号针角都正常,这时候只能按排除法,从高速网线每个线插一断一断测量,当检查到 C3047 左后座椅下方時发现该插头没插进去如图
致仪表网络失效,插好后故障排除
维修总结:由于,该故障是外面加装防盗器把插头拔了忘了插回去导致,我们在维修过程中利用 IDS 也缩短了我们的维修范围,因为现在新蒙的网络图比较复杂,只要利用好专用工具及线路就能较快的找到问题点,提高维修效率。
