福特新蒙迪欧仪表提示驻车制动故障
来源:本站整理  作者:佚名  2024-01-30 14:53:49

 故障现象: 仪表提示驻车制动故障

维修过程: 技师接车后,首先验证故障现象,故障属实, 仪表提示驻车制动故障,接着用 IDS 检查故障码: C2007: 12-AB-ABS,说明 C2007 右马达,电路开路。网络测试 ABS 模块合格,故障码无法清除。
技师按照以往的工作经验,根据这个故障码,直接更换右后刹车分泵电机,更换后, 仪表还是提示驻车制动故障, 故障依旧,所以排除了右后刹车分泵电机, 按下或拉起手刹开关,左后刹车分泵电机有作动,右后刹车分泵电机无作动, 决定检查右后刹车电机相关线路, 技师根据这个故障码找出相应的线路图:
根据故障码和线路图,分析可能的原因有:
1、 相关线路电源与搭铁
2、 右后刹车分泵电机
3、 ABS 模块
首先检查相关线路, 对右边刹车分泵电机插头 C3551#1 和#2进行测量,拔掉插头 C3551,按下或拉起手刹开关,测量#1和#2 之间的电压为 0V
由于没有工作电压,于是对比左边的, 左边的刹车分泵电机插头 C3529,拔掉插头 C3529,按下或拉起手刹开关,测量#1和#2 之间的电压也为 0V

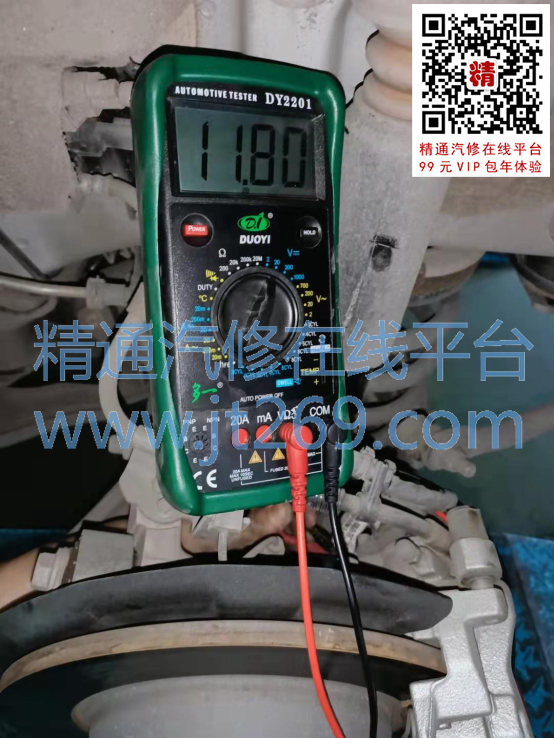

左边这个测量数据就不对了,如果左右都是 0V,那就左右刹车分泵电机都有故障,于是插上电机插头进行测量, 插上左边刹车分泵电机插头 C3529,在按下和拉起手刹开关的瞬间,#1和#2之间的电压为11.8V,正常,说明需要插上插头测量。


[1] [2]  下一页
