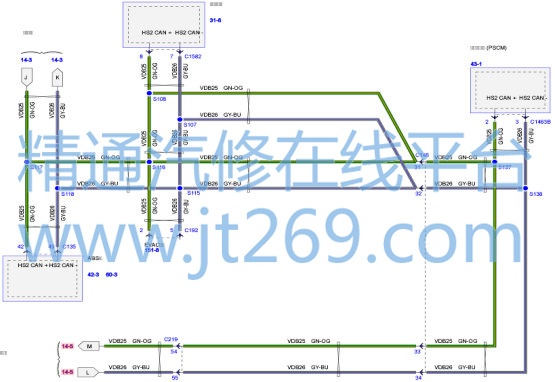

根据此图测量， 7#电源及 5#搭铁正常，在对网络线进行测量，3# HS_CAN2+电压 0V 4# HS_CAN2-电压 2.13V 由此测量结果看出 3#电压异常， 此线是断路还是与搭铁短路，首先通过3#脚测量对地电阻，无搭铁现象，那么就是断路的情况出现了，在次查看线路图查找网络连接（如图）







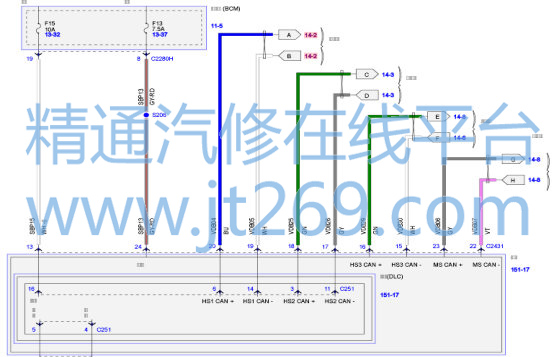

根据线路图拆下 C2431 连接器测量其 18#脚与 C2414A 3#脚的通断情况，测量结果为断路，但断点在哪里呢通过线路图在次查看网络测试结果发现 PSCM 模块正常而 HUD 模块也是失败的。（如图）

那么就有可能的地方应该就在 C146 及 C219 两个连接器上。此时就要找好拆的下手了，参考位置图（如图）
