故障现象:进 R 挡时冲击严重。

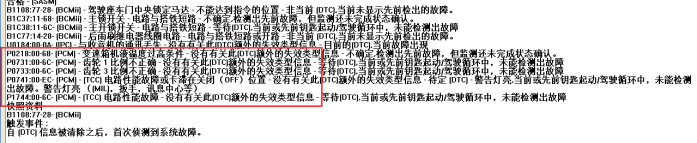

维修过程:验证故障:客户报修进 R 挡冲击严重,严重故障确实存在, IDS 读故障码有:
由于当天忙,根据故障码初步判断是变速箱内部问题,留车检查,第二天试车,冷车没有故障现象,路上一段时间后,变速箱热车后故障现象出现, P 进 R、 N 进 R 都冲击严重,并且进 3/5 挡也有冲击(2 进 3 或者 4 进 3,4 进 5 或者 6 进 5),这时读故障码,没有了油温过高和齿轮比的故障码,应该是行驶时间不够长,这两个故障码没有出现,而增加了 P0234
涡轮增压器过增压状态的故障码,该故障码应该和变速箱冲击无关,先不考虑。
回店后先检查油位正常,油质没有明显烧糊盒铁削现象,而且该车不久前在我店更换的变速箱油,所以油的问题暂时不考虑。
那就看先前对话,分析
数据流,经过分析,发现几个问题:
1、 正常时, 2 进 3 和 4 进 5 时,实际的齿轮比持续时间不长,而且目标齿轮比结束后实际齿轮比才开始工作, 如下图 1 和图 2

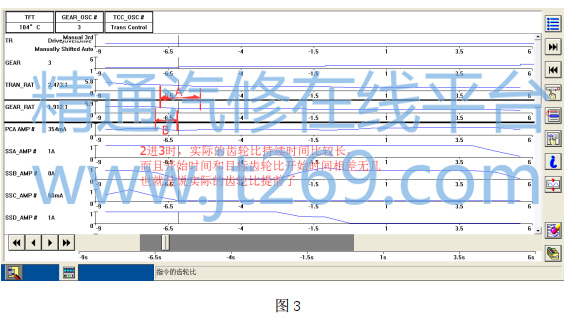

而出现故障时,发现 2 进 3 时,实际的齿轮比持续时间比较长,而且目标和实际的齿轮比开始的时间相差无几,也就是说实际的齿轮比提前了,如图 3。

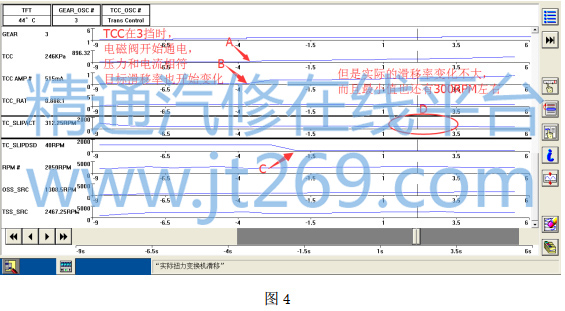

2、 TCC 在 3 挡时开始结合, TCC 电磁阀通电,压力也开始升高,目标的滑移率也开始变化为 0,但是实际的滑移率始终在 300-400rpm 之间,说明 TCC 有打滑现象,如图 4。
