一辆行驶里程约100000km, 配备了GPS导航系统、倒车影像系统及DVD娱乐系统的日产风雅轿车。车主反映：该车出现倒车影像和DVD图像均不显示的故障。

接车后：先验证故障。接通点火开关．将换挡杆拨至R位．发现前部显示单元无倒车影像显示；打开DVD娱乐系统，扬声器有声音输出，但前部显示单元无图像显示。

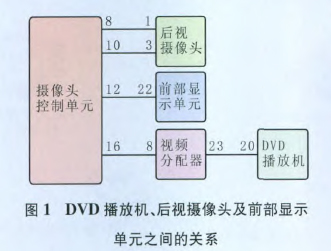

    查阅维修资料，结合DVD播放机、后视摄像头及前部显示单元之间的关系示意图(图1)，整理出以下2点知识。

    (1)该车倒车影像的显示原理为：摄像头控制单元向后视摄像头的端子1输出大约6V的电压“后视摄像头通过端子3向摄像头控制单元的端子10输送后视摄像头图像信号→摄像头控制单元通过端子12向前部显示单元的端子22输送后视摄像头图像信号什前部显示单元显示倒车影像。

    (2)该车DVD图像的显示原理为：DVD播放机的端子20向视频分配器端子23输送图像信号→视频分配器通过端子8向摄像头控制单元的端子16输送DVD图像信号→摄像头控制单元通过端子12向前部显示单元的端子22输送DVD图像信号”前部显示单元显示DVD图像。

    由于倒车影像系统和 DVD娱乐系统的图像信号均要经过摄像头控制单元才能在前部显示单元上显示，并且打开DVD娱乐系统时，扬声器有声音输出，因此推断该车故障原因为摄像头控制单元工作不良。检查摄像头控制单元的电源和搭铁线路，均正常。接通点火开关，打开DVD娱乐系统．用示波器测得摄像头控制单元的端子12无图像信号输出；将换挡杆拨至R位，测得后视摄像头的端子1无6V电压。通过以上检查可以确定摄像头控制单元损坏。

  更换摄像头控制单元后试车，倒车影像和DVD图像均能正常显示，故障排除。

  该车的倒车影像和DVD图像均要经过摄像头控制单元才能在前部显示单元上显示，一旦摄像头控制单元损坏，就会出现倒车影像和DVD图像均不显示的故障。通过此案例可以总结出以下经验：在汽车维修过程中，如果遇到2个或2个以上的系统同时出现故障。由于各系统自身同时出现故障的可能性比较小，因此在排除故障时要注意分析各故障系统之间的联系，如共用电源线、搭铁线、数据传输线及电子元件等，把各故障系统之间的相互关系理清了，故障便可迎刃而解。
