一辆车型为HFC7150B，搭载三菱4G15S发动机的江淮和悦三厢轿车。客户反映：该车车速表不指示，且当车速达到40 km/h时门锁不会自动闭锁，之前此故障只是偶尔出现，现在一直存在。

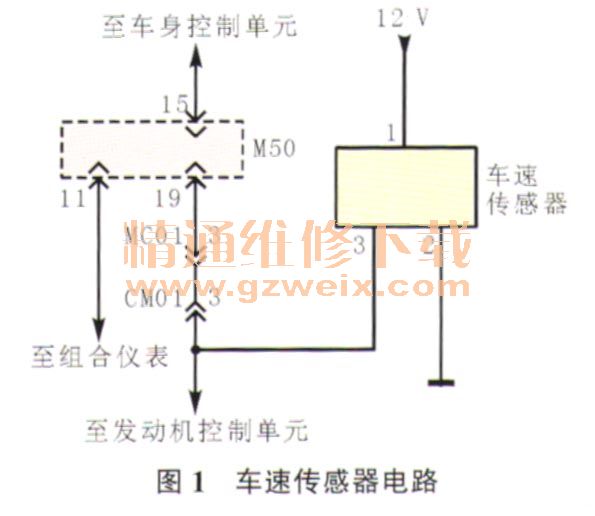

    故障诊断：由该车车速传感器电路（图1）可知，车速传感器信号同时传递给发动机控制单元、组合仪表及车身控制单元（BCM）。连接故障检测仪，查看发动机数据流，试车发现车速信号正常，说明车速传感器能正常工作。结合故障现象分析，认为组合仪表没有接收到车速信号，因此无法指示车速；车身控制单元没有接收到车速信号，因此无法控制门锁在车速达到40 km/h时自动闭锁。

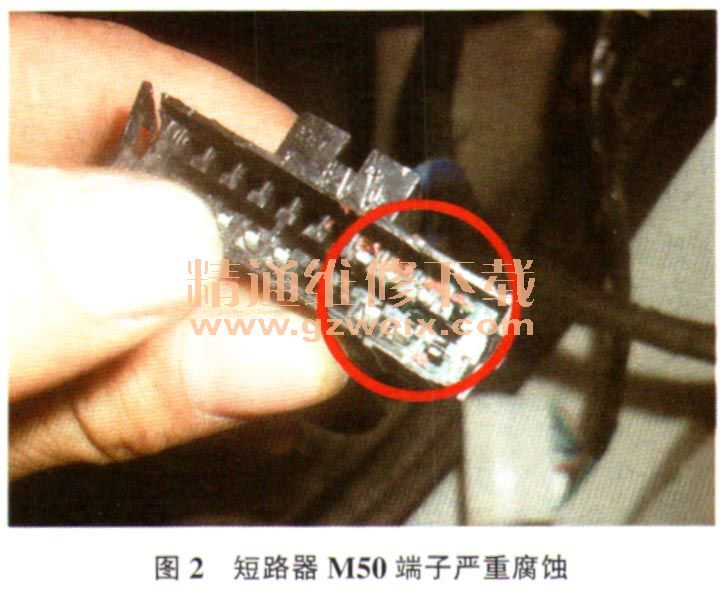

    由于车速传感器信号须经过导线连接器CM01端子3、导线连接器MC01端子3及短路器M50才能传递至组合仪表和车身控制单元，因此决定从导线连接器CM01、导线连接器MC01及短路器M50查起。拆下右前A柱下方三角饰板，脱开导线连接器CM01，未见异常，但发现其上方的短路器M50有水迹；脱开短路器M50，发现其端子严重腐蚀（图2）。

    故障排除：将短路器M50氧化腐蚀的端子处理后装复试车，车速表指示正常，且当车速达到40 km/h时门锁自动闭锁，故障排除。
