东风日产逍客4WD故障灯亮
来源:本站整理  作者:佚名  2015-03-20 09:32:19

    一辆行驶里程约2.8万km的东风日产逍客,用户反映:该车辆使用过程中,发现4WD报警灯点亮,熄火后再次启动,报警灯不熄灭;之前在泥泞路面行驶过,并清洗过车辆。

     故障诊断:
    1、确认故障:将点火开关转到ON,4WD灯点亮,起动发动机,4WD警告灯一直点亮。

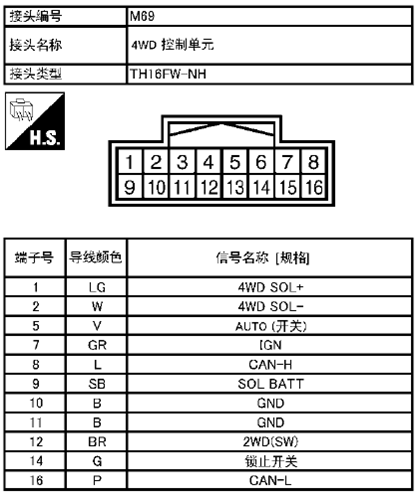

    2、用consultⅢ读取故障码为:C1205 4WD执行继电器和C1210发动机转速信号,C1210可清除。起动发动机后C1210再次出现,查阅维修手册参照4WD电路图如下:
    相关资料:2011年东风日产逍客原厂维修手册

    3、检查线束与控制单元连接正常。参照下页检查线束接头M69:点火开关置于ON,电源9脚B+=12.6V,7脚IGN=12.6V;10、11脚接地正常;模式开关5、12、14脚信号均正常。断开电瓶:测量CAN总线电阻65Ω(54-66Ω)、1、2脚4WD电磁阀电阻2.8Ω(ESM中近似值为2.45Ω)外部电路无异常,根据维修手册C1205可能原因为: 4WD控制单元内部故障。
     4、为了排除干扰进一步确定故障点,对M69接头中1、2、5、12、14脚和接地之间的导通性进行测试,发现1、2脚接地电阻在200-1000Ω变化,(ESM中标准应为:不存在)。检查1、2脚对应的4WD 电磁线圈电路,根据电路图对接头断开检查时,发现M13和B3接头内进水且已腐蚀插头,清洁插头并插好接头后再次测量1、2脚与接地之间的导通性=∞


    5、安装好4WD控制单元清除故障码后再次启动,故障灯熄灭,试车正常,至此故障排除。

     维修总结:
    1、此案例告诉我们,在判定各种控制单元内部故障之前,一定需要确认外围线路及各参数正常,除检查常见的电压、电阻(通断)外还应当加入线束接头和接地之间的导通性,否则容易出现误判。
    2、车主反映车辆常常在泥泞道路使用,经常冲洗车辆,因此导致类似故障的几率增加;我们需要告知客户冲洗车辆时,要注意正确的操作方法,保护好一些电器设备及系统线路,避免出现一些不必要的故障,以防带来使用中的不便。
