一辆行驶里程约22万km，搭载1.6 L发动机和手动变速器，配备有智能钥匙系统的2008年东风日产骊威轿车。用户反映：该车点火开关只能关到OFF位置，无论如何都不能关到LOCK位置，使得转向盘无法锁止。而无法使用智能钥匙将车门闭锁，只有使用机械钥匙才可以锁门。

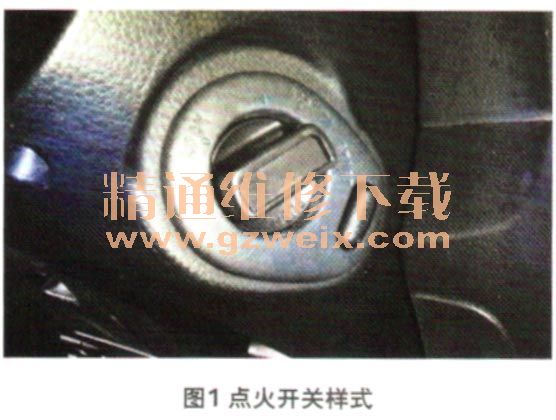

    检查分析：维修人员接车后首先对用户所描述的现象进行确认，发现该车的故障现象与用户描述的没有差别。维修人员观察到该款车型点火开关的设计与早期蓝鸟II代车型非常相似，当点火开关关到OFF位置后，要按一下钥匙孔旁边的按钮才能将点火开关关到LOCK位置（图1）。而故障车辆钥匙孔旁边的按钮无法按下，因此就不能关到LOCK位置。

    相关资料：2013年东风日产新骊威原厂维修手册

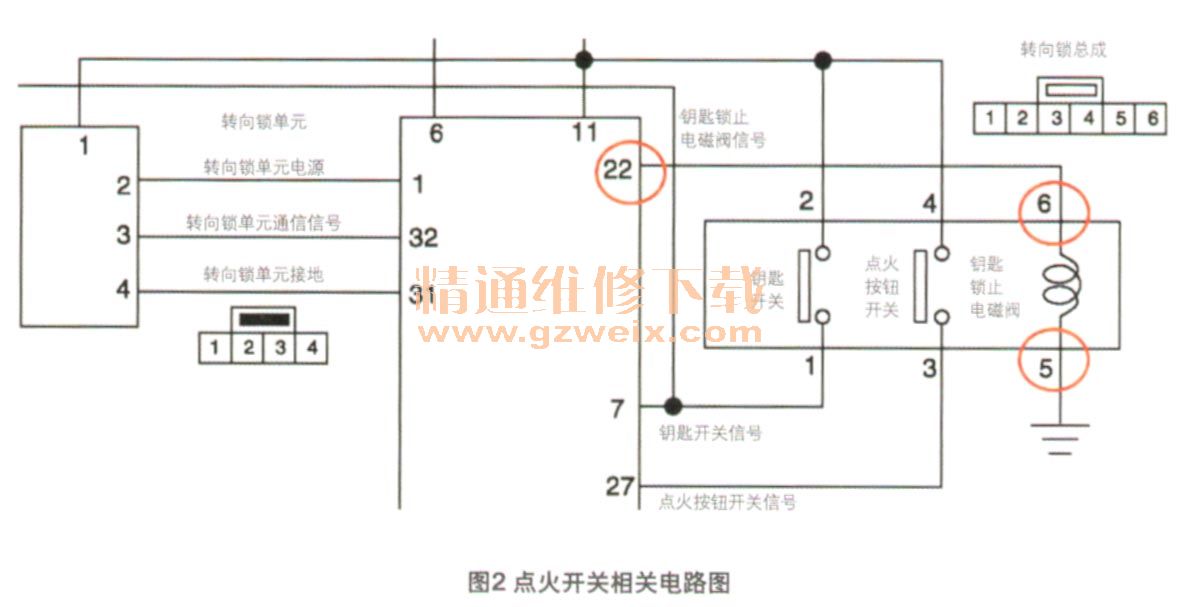

    那么要想排除此故障，就需要首先了解点火开关关到LOCK位置的工作原理。维修人员通过查找该车型的维修手册后得知，该车型钥匙互锁的操作条件（SEC-9）是，钥匙互锁功能禁止在车辆行驶时点火开关转至LOCK位置，并阻止转向盘被无意间锁止。之后维修人员又根据维修手册中“安全控制系统”电路图，对相关的控制元件进行了解（图2）。

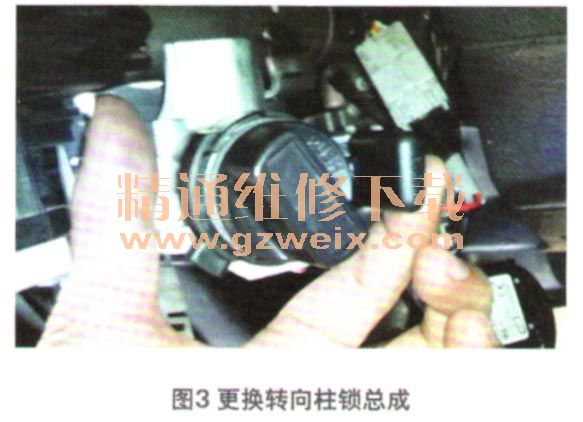

    维修人员查阅“智能钥匙系统”电路图 （SEC-10）后，测量转向柱锁总成（6针插接器）的线束信号，未发现异常。尝试更换同型号车型的转向柱锁总成后，故障依旧（图3）。而钥匙孔旁边的按钮是由钥匙锁止电磁阀控制的，当该电磁阀通电时，这个按钮才能按下去，之后点火开关才能关到LOCK位置。维修人员通过测量发现了问题，钥匙锁止电磁阀并没有通电，通过观察电路图发现，该钥匙锁止电磁阀是由智能钥匙控制单元的22号脚提供12V电源，而测量钥匙锁止电磁阀到智能钥匙控制单元的线路均未发现异常，不存在断路、短路的现象。

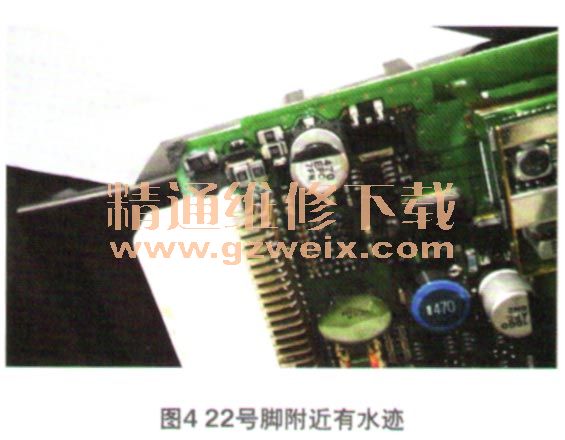

    难道是智能钥匙控制单元存在问题？维修人员将其拆下后揭开外壳仔细观察，发现在智能钥匙控制单元的22号脚附近有水迹，而正是22号脚泡水后无法对钥匙锁止电磁阀供电所引起的故障现象（图4）。

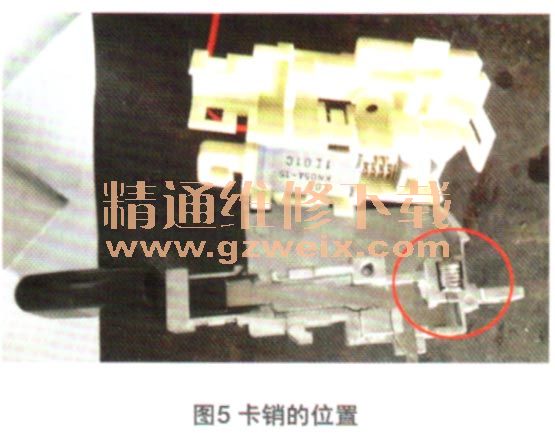

    正常的情况下，此时就应当对智能钥匙控制单元进行更换，而用户觉得更换成本太高，让维修人员尝试其他的方法进行解决。无奈之下，维修人员将故障车辆的点火开关拆下，发现钥匙锁止电磁阀实际上控制的是一个卡销，而如果去掉这个卡销，钥匙孔旁边的按钮就能按下，点火开关就可以关到LOCK位置（图5）。
