一辆行驶里程约6.2万km的日产颐达轿车。该车ABS灯亮,左后ABS传感器故障。
故障诊断:
1)用电脑进行检测,经检查ABS故障代码为左后ABS传感器故障,无法清除
2)将车辆升起拆下ABS传感器,经检查传感器无损伤,现象正常。经检查传感器转子无刮伤或异物,现象正常。
3)将点火开关转至OFF,经检查ABS控制单元线束端口无损伤、变形、针脚无折弯,现象正常。重新将ABS控制单元连接后,以30KM/时的速度进行试车2分钟以上,此故障码无法消除。
相关资料:东风日产(骐达 颐达)维修手册

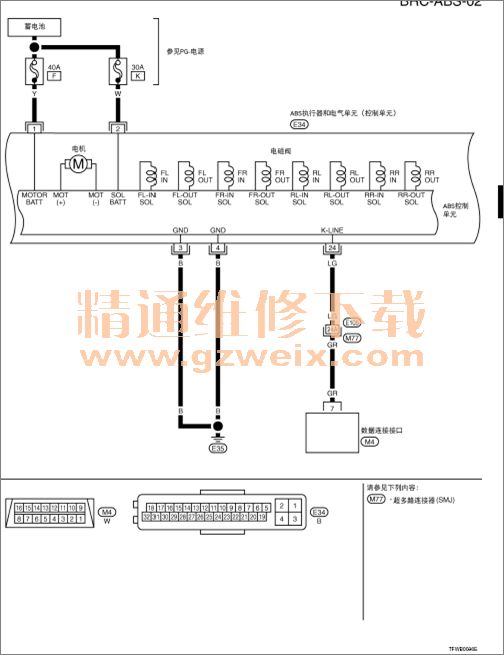

4)将点火开关转至ON,经检查ABS端口1、端口2与地之间有电瓶电压,正常,端口3和端口4与地之间导通正常。(附图)

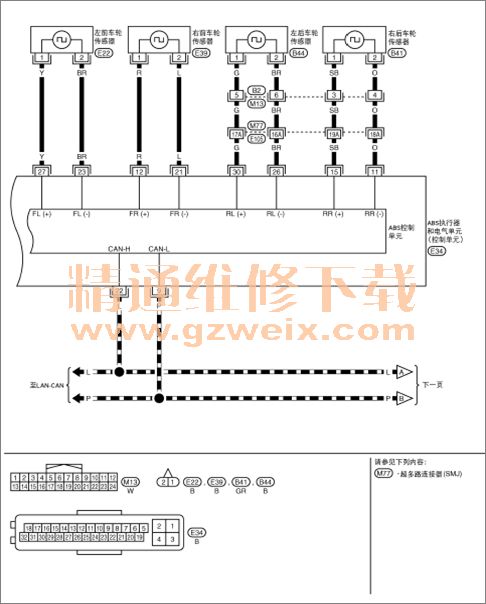

5)检查ABS控制单元线束端口E34与ABS传感器线束端口之间的导通性:
经检查右前ABS传感器端口1与ABS控制单元E34端口12号导通正常
端口2与ABS控制单元E34端口21号导通正常
左前ABS传感器端口1与ABS控制单元E34端口27号导通正常
端口2与ABS控制单元E34端口23号导通正常
右后ABS传感器端口1与ABS控制单元E34端口15号导通正常
端口2与ABS控制单元E34端口11号导通正常
左后ABS传感器端口1与ABS控制单元E34端口30号导通正常
端口2与ABS控制单元E34端口26号导通正常
经检查线束之间无断路,现象正常(附图)
6)根据电脑自诊断结果,更换左后ABS传感器后进行路试(30KM/时),此故障依旧。
7)根据维修手册更换ABS控制单元后进行路试(30KM/时),此故障依旧。
8)根据ABS线路图进行分析,在左后/右后ABS传感器线束到ABS控制单元之间有插头M13和多路插头M77,在拆检插头的过程中发现插头M13内插头端口腐蚀严重,进行清洁后重新装复后试车(30KM/时),此故障码可以消去,故障不再出现,一切正常。
维修小结:
1. 要充分了解线束的布置及位置
2. 此故障因进水造成,应和客户多了解发生故障以前的情况
