一辆行驶里程约12.1万KM的日产轩逸手动档轿车。该车行驶时里程表不运转,ABS警告灯点亮,ABS不工作。
故障诊断:
1)首先利用CONSULT-III诊断电脑对ABS系统进行诊断,结果诊断电脑无法进入ABS系统,那么针对故障现象和诊断电脑无法进入系统的现象进行分析。
第一:ABS控制单元电源或接地存在断路或短路。
第二: ABS诊断插头线路断路。
第三:ABS控制单元故障。

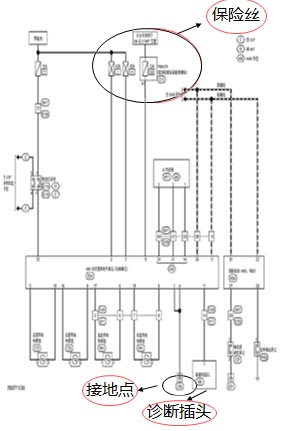

2)首先按照诊断思路的第一步进行故障查找。根据电路图对ABS控制单元的电源保险丝进行检查,保险丝完好、电压正常。接下来拔下ABS控制单元插头,用试灯对ABS插头的电源插脚进行检查,未发现异常。再用试灯对ABS控制单元插头的接地插脚进行检查,结果发现试灯的亮度发暗,根据结果分析ABS接地电路中存在接触不良或氧化的可能。
3)首先,根据维修手册找到ABS控制单元的接地点,拆下接地点螺丝发现有氧化的现象,对氧化点进行处理,然后试车。打开点火开关,ABS警告灯熄灭。用诊断电脑进行诊断,诊断电脑顺利进入ABS系统。ABS系统内未发现其他故障码。路试一切正常,故障排除。
维修小结:在进行故障排除前,要清楚的了解故障现象,并有 一个清晰地诊断思路, 在排除的过程中要做到细心。不要盲目的进行维修。
相关资料:2012年东风日产新轩逸维修手册
