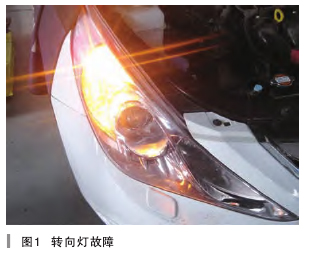

该车由于交通事故在外面修理厂维修后不久，右前侧转向灯始终常亮；车辆右后部转向灯不亮；不能通过开启组合开关右侧转向灯开关控制灯光；仪表右侧转向指示灯在开启转向后没有显示（如图1所示）。

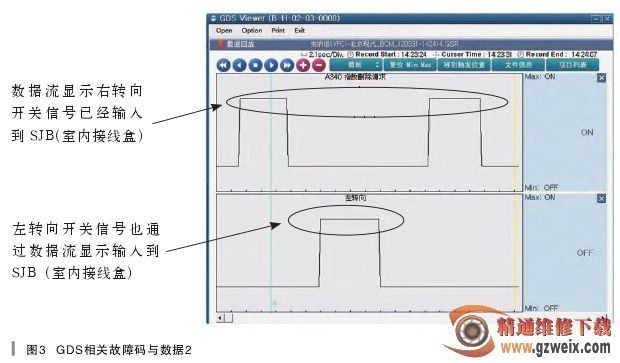

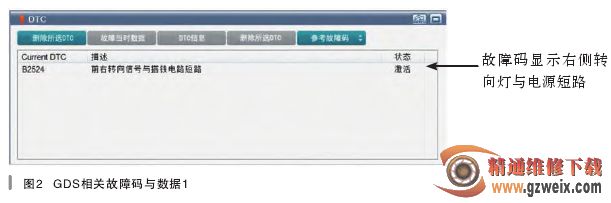

用诊断仪检测，结果如图2、图3所示。

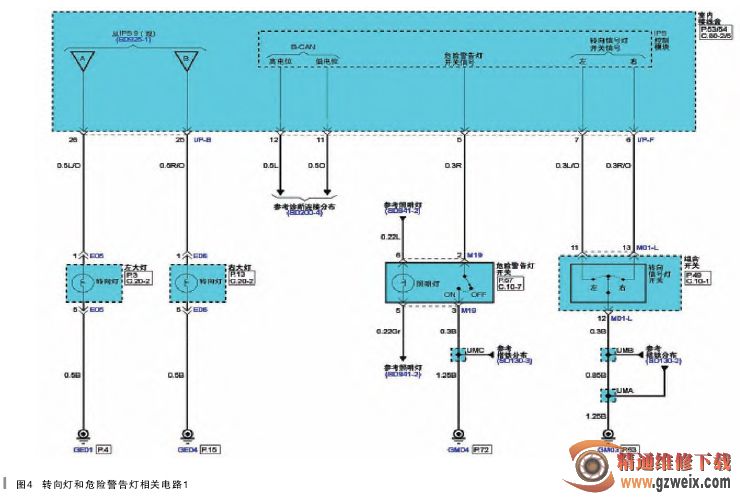

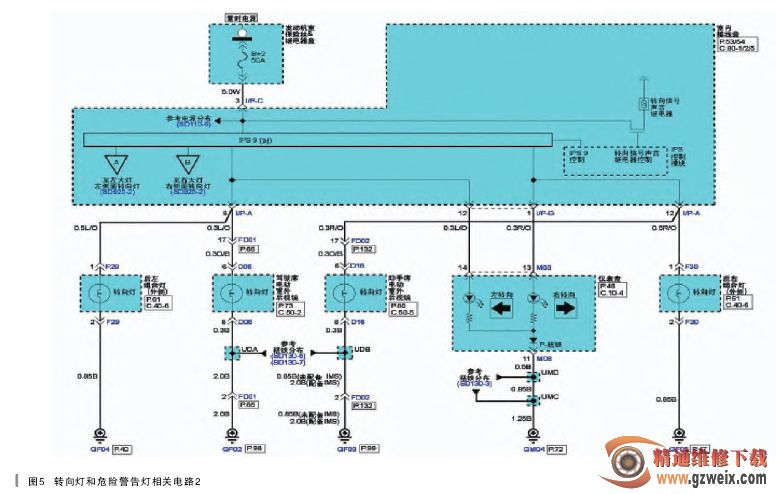

进行电路分析（如图4、图5所示）。首先，组合开关将转向信号送至室内接线盒。

室内接线盒将转向灯开启信息发放到车身CAN线上，车辆仪表通过CAN接受信号并点

亮指示灯。

同时，室内接线盒点亮对应灯光，并检测相应线路是否正常。

 YF转向灯的特点：

1．取消闪光器，由室内接线盒完成转向信号。

2．前后转向灯泡不是简单并联，分别由室内接线盒中的智能控制模块（IPS）控制。

3.控制模块具有故障检测功能。

4．可以使用检测设备读取转向灯数据流。

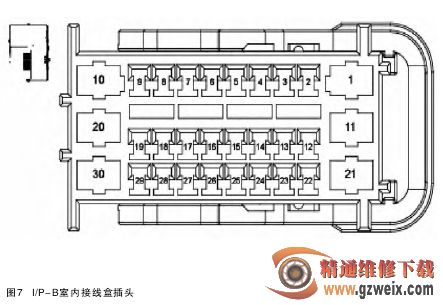

因为故障是维修后发生的，为了区分是线路故障还是模块的故障，把室内接线盒I/P-B插头内25号插针断开（如图6所示），使右前转向灯线路与室内接线盒断开。断开后，右前转向灯熄灭，这样就排除了外围线路短路故障。因为能够看见转向灯的相关数据流是正常的，初步判断是室内接线盒（如图7所示）短路引起的故障。
