北京现代悦动HDc EV预充电系统故障检修
来源:汽车维修与保养  作者:佚名  2018-12-15 09:13:23

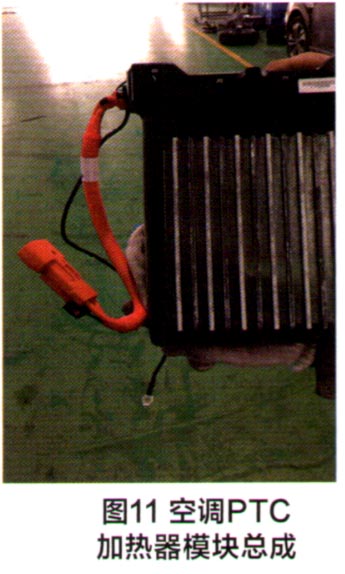

    由于没有单独的场效应管(IGBT),只好更换了空调PTC加热器模块总成(图 11),该车故障被彻底排除。

维修小结:因预充电路系统故障,在用GDS检测仪驱动测试预充电路(主继电器-/预先充电继电器同时ON)时,为了防止预充电阻电流过大(过热)而损坏,在驱动测试上电时,应尽可能缩短驱动测试上电时间。
    在同一PCB板(模块)上面的场效应管(IGBT),外围电路形式可能会不同,在测量IBGT时,标准的测量方法是需要将IGBT从PCB板上面拆下来测量,以避免外围电路出现分流导致电阻减小,使得测量的电阻值出现异常,引起误判。而在该车诊断过程中,笔者没有拆下IGBT而是在车上测量,是因为笔者对于该车空调PTC加热器模块的IGBT电路测量数据比较熟悉。
    维修点评:本案例故障是由于控制热空调加热器(PTC陶瓷发热器)的绝缘栅双极型晶体管短路,导致空调PTC发热器模块消耗了的预充电流,使得预充电电压不能上升到动力蓄电池的额定电压。
    文章对故障现象的描述、分析、判断和修理都非常正确,具有一一定的参考价值。但是,文章有一个不足之处,就是对于电动汽车预充电电路的作用和工作原理没有做介绍,读者要深入了解什么是电动汽车的预充电还要去找资料参考。所以,笔者在此作简单的补充。

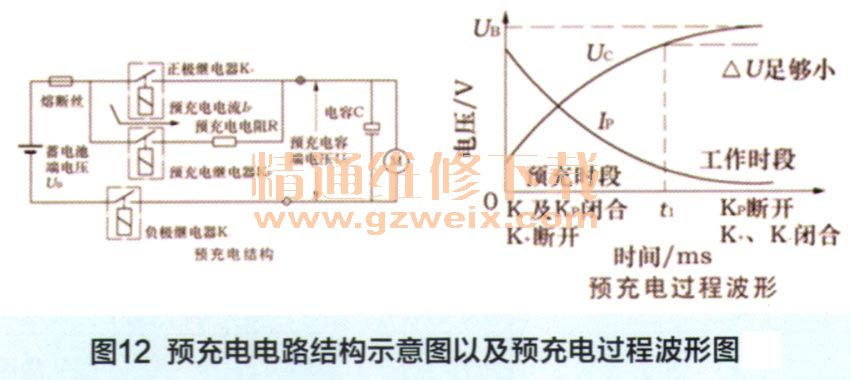

    根据电动汽车和人体安全标准规范,在最大交流工作电压小于660V,最大直流工作电压小于1000v,以及整车质量小于3 500kg的条件下,电动汽车的高压安全要求:“对高于60V的高压系统的上电过程至少需要100ms,在上电过程中应采用预充电过程来避免高压冲击”。为此,电动汽车预充电电路采用给电机控制器(即逆变器)的大电容进行充电,以减少主继电器接触时火花拉弧,降低冲击,增加安全性。预充电电路结构示意图以及预充电过程波形如图12所示。评价预充电任务完成就是在规定时间内预充电电容C上的电压不小于动力蓄电池的90%。由此可以看出,在高压设计过程中,加入预充电管理是法规标准和安全设计的必然要求。


上一页  [1] [2] [3]
