故障诊断分析与排除：

    根据故障现象，维修人员分析造成此故障的原因可能有以下几方面：①制动灯泡烧坏；②制动灯线路断路故障；③制动灯线路短路故障；④智能接线盒内部或电源搭铁故障；⑤仪表板显示故障。

1车辆基本检查

    透过尾灯外壳观察制动灯灯泡，发现右后制动灯灯泡已经烧坏。更换一个全新的灯泡，灯泡可以正常点亮，但是仪表板仍然存在故障提示。这说明还有其他故障存在。根据维修经验分析，仪表板显示故障的出现概率很低，可以暂时不考虑。

2制动灯工作和监测原理分析

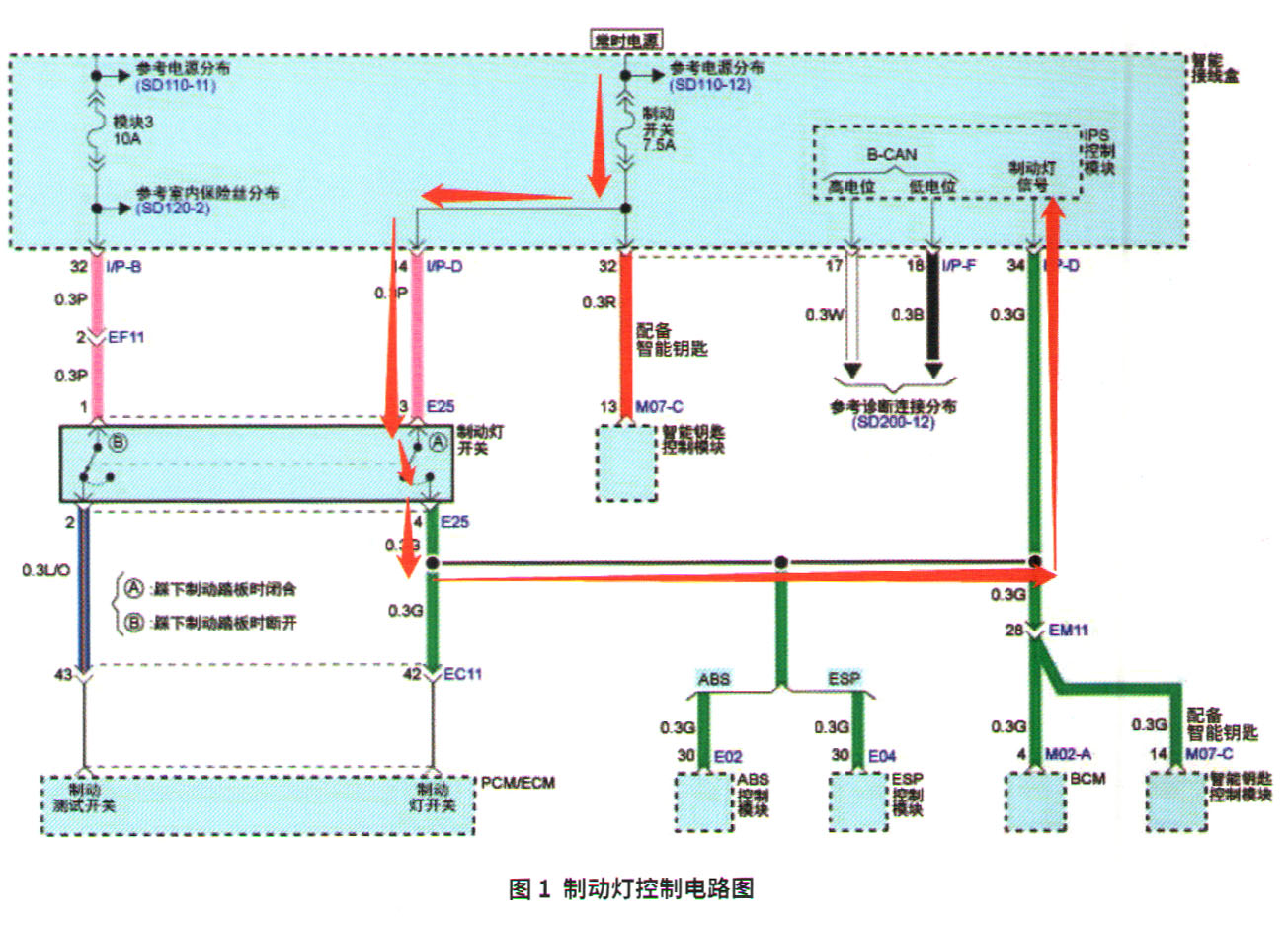

    查阅维修手册和电路图可知（图1），踩下制动踏板后制动灯开关闭合，智能接线盒会接收到12V电源，则智能接线盒认为制动灯开关闭合，便会接通内部电路，通过3个回路，为所有制动灯提供电源，点亮所有制动灯。

    智能接线盒还监测3个供电回路的线路故障。当监测到任一制动灯线路出现断路、对搭铁短路故障，则智能接线盒会把故障信息通过CAN网络传送给仪表板，仪表板就会提示“请检查制动灯”的信息。

    根据制动灯工作及故障监测原理，本车的故障原因可能是制动灯灯泡烧坏、制动灯线路断路或短路故障以及智能接线盒内部或电源搭铁故障等。而制动灯灯泡已经更换，而故障依然存在，因此需要进一步确认到底是制动灯线路断路或短路故障，还是智能接线盒内部或电源搭铁故障。

3故障现象确认

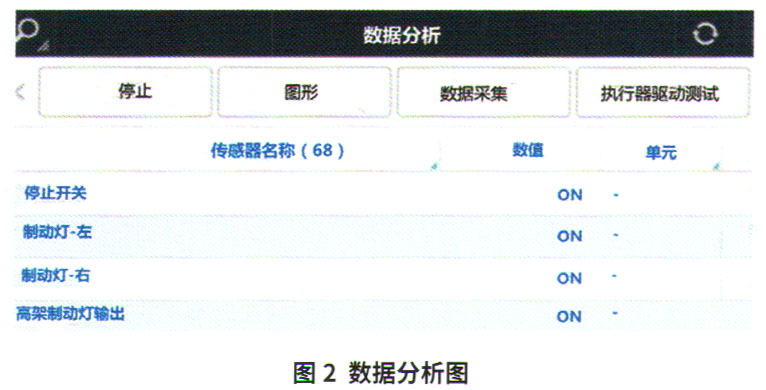

    用故障诊断仪进入智能接线盒读取故障码，没有故障码存储。再查看智能接线盒的制动灯数据流，踩下制动踏板时，3个制动灯数据流都能从OFF变为ON（图2）。由此说明，制动灯开关、制动灯开关监测线路及智能接线盒均没有故障。故障可能出现在制动灯供电线路。
