起亚霸锐车系燃油供给系统结构及检修
来源:汽车维修技师  作者:佚名  2014-07-23 06:53:38

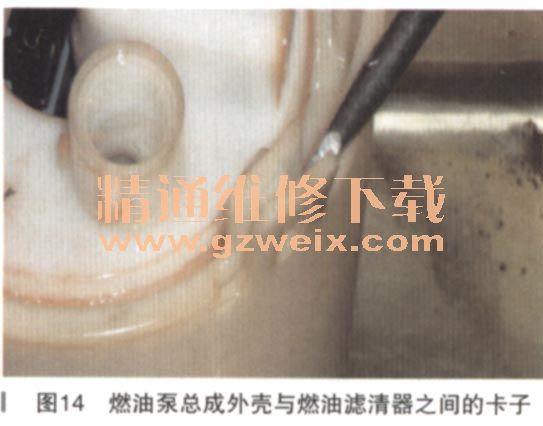

      (12)使用一字螺丝刀撬开燃油泵总成壳体与燃油滤清器之间卡子并将燃油泵总成的壳体分离出来,如图14、图15所示。



    (13)分离燃油泵总成上盖与燃油滤清器之间卡子拆卸燃油泵总成上盖,如图16所示。

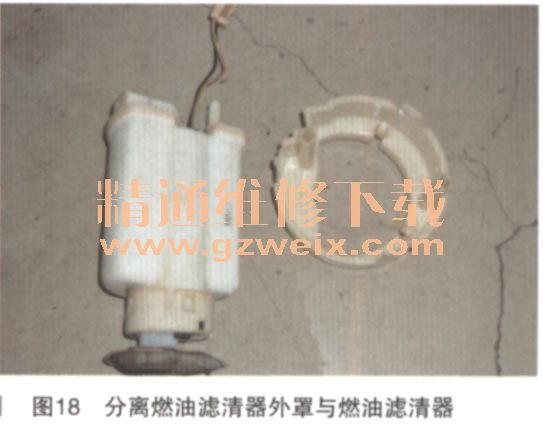

      (14)使用一字螺丝刀撬开燃油滤清器与燃油滤清器外罩的卡子,拆卸燃油滤清器外罩,如图17、图18所示。



    (15)使用一字螺丝刀撬开燃油滤网与燃油滤清器之间的卡子,将燃油泵与燃油滤清器分离,如图19、图20所示。



      (16)按照与拆卸相反的步骤安装,燃油滤清器配件如图21所示,但是在安装之前要注意燃油泵供油管上的。形圈的位置,如图22所示。



      (17)把组装好的燃油泵总成安装到燃油箱之后,插好供油管、抽油管和燃油泵总成插接器,这时候不要急于安装燃油泵维修盖,而是要启动发动机检查油管有没有渗漏的情况,如果一切都很正常,这时再安装燃油泵维修盖和后排座椅。
