一台搭载了SQR481型发动机，匹配QR523型手动变速器的奇瑞瑞虎，车主反映该车在其他修理厂更换了正时齿带，之后发动机故障警告灯一直点亮，且加速时发动机转速不能超过4 000 r/min。

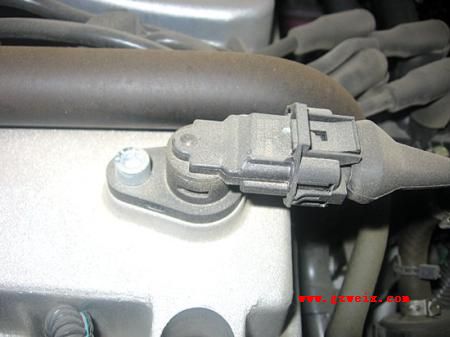

接车后，经确定，故障确如用户所述。维修人员首先连接故障诊断仪对发动机控制系统进行检测，设备显示发动机控制单元内存储了故障码“P0341——凸轮轴位置传感器信号不正确”。根据我们维修该车的经验，在该车的发动机控制系统的控制策略中，当出现凸轮轴位置传感器失效的故障时，发动机会出现起动困难和发动机最高转速超不过4 000 r/min的故障症状，同时发动机控制单元会存储故障码P0341。经对比发现，凸轮轴位置传感器（图1）失效后的故障症状与该车的故障症状完全吻合。

　　之后维修师对故障码执行了清除操作，但只要一起动发动机，故障码就会再次出现，说明故障码为当前的真实故障。引起这个故障码出现的原因包括：配气正时不正确（曲轴和凸轮轴的相对位置不正确）、凸轮轴位置传感器线路故障、凸轮轴位置传感器本身故障、信号靶轮位置不正确及发动机控制单元内部故障。

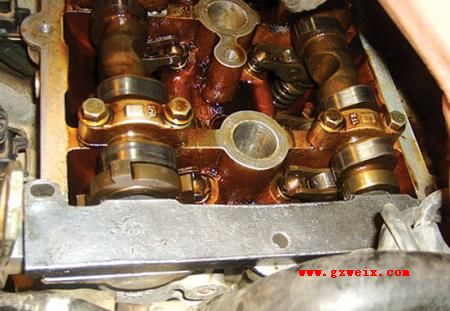

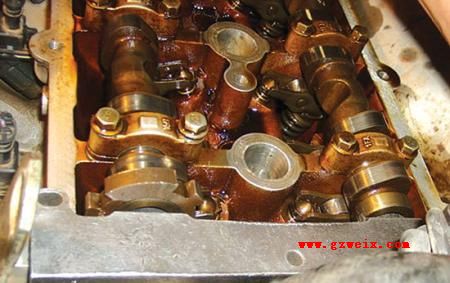

由于该车是在更换正时齿带后出现问题的，笔者怀疑发动机配气正时机构装配不正确。于是笔者先按标准操作规范使用专用工具重新校对了配气正时，但发动机故障警告灯仍然无法熄灭。经查阅相关电路图可知，凸轮轴位置传感器的3根线分别为地线、12 V电源线和信号线。经利用万用表进行测量，传感器的电源、接地及信号线均正常，没有出现断路、短路及虚接的现象。按照由简到繁的原则，笔者先试换了凸轮轴位置传感器，但没有任何效果。鉴于发动机控制单元损坏的可能性相对较小，故未对其进行替换。将正时工具装配到位后，查看靶轮位置，感觉靶轮位置有一些异常。因靶轮与进气凸轮为过盈配合，以前并没有太留意确切位置。为了确定该车靶伦位置是否正确，笔者找到一辆同型车进行对比。在安装好正时工具后，经对比，发现靶轮位置差了约90°（图2、图3）。至此，可以确定该车的故障是凸轮轴位置传感器靶轮位置改变所致。

在更换进气凸轮轴总成并利用故障诊断仪清除故障码后，试车发动机转速可以达到约6 000 r/min，故障彻底排除。
总结：该车凸轮轴位置传感器靶轮和凸轮轴为过盈配合，一般情况不会发生位置改变。该车凸轮轴位置传感器靶轮位置之所以会发生改变，极有可能是修理厂在校对正时时用改锥撬动靶轮来校对正时造成的。该车进排气凸轮轴的前端有一个用24 mm开口扳手转动的六方轴颈，在拆掉正时齿带后，如果需要转动凸轮轴，只能通过这种方法实现。其他操作都可能产生不良后果，希望维修同行们引起重视。
