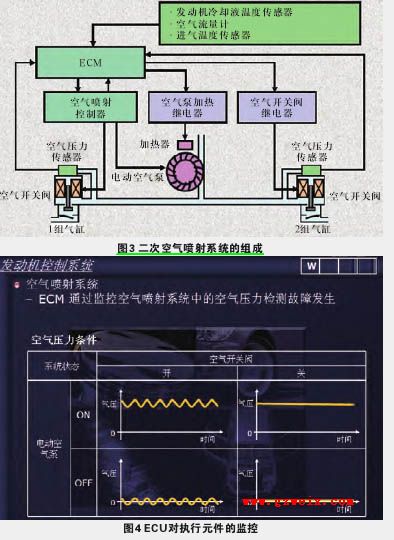

图3中是二次空气喷射系统的组成,由空气喷射控制器、空气泵、空气压力传感器、开关阀、继电器、加人气、ECM等组成。
空气喷射控制器根据来自ECM的信号同步驱动电动空气泵和空气开关阀。ECM通过空气压力传感器输出的信号检测系统运行状态,电动空气泵处于ON状态时,气压增加;空气开关阀打开时,气压由于排气脉冲的产生而变得不稳。
发动机ECM就是根据电动空气泵的通断电与空气阀打开前后的空气压力变化来判断是否系统存在异常的(图4)。
