雷克萨斯GS300LG后备箱无法电动解锁
来源:本站收集  作者:佚名  2015-04-26 09:17:37

一辆行驶里程约10.5万km的2008年雷克萨斯GS300LG轿车。该车后备箱无法电动解锁,只能用车钥匙机械解锁。
    故障诊断:试车发现,通过驾驶人侧后备箱开关、后备箱上的后备箱开关及遥控钥匙上的后备箱按钮均无法使后备箱电动解锁,只能用车钥匙机械解锁。查看手套箱内的后备箱主开关(如果此开关处于“OFF”状态,后备箱电动解锁功能失效),发现后备箱主开关处于按下状态(图1),正常;连接故障检测仪,进入右前侧接线盒ECU,发现后备箱主开关状态为“ON”;按一次后备箱主开关,使其处于弹起位置,后备箱主开关状态为“OFF”,说明后备箱主开关及其线路均正常。查看左前侧接线盒内的后备箱锁电动机熔丝(10A的TRK OPN熔丝,图2),也正常。

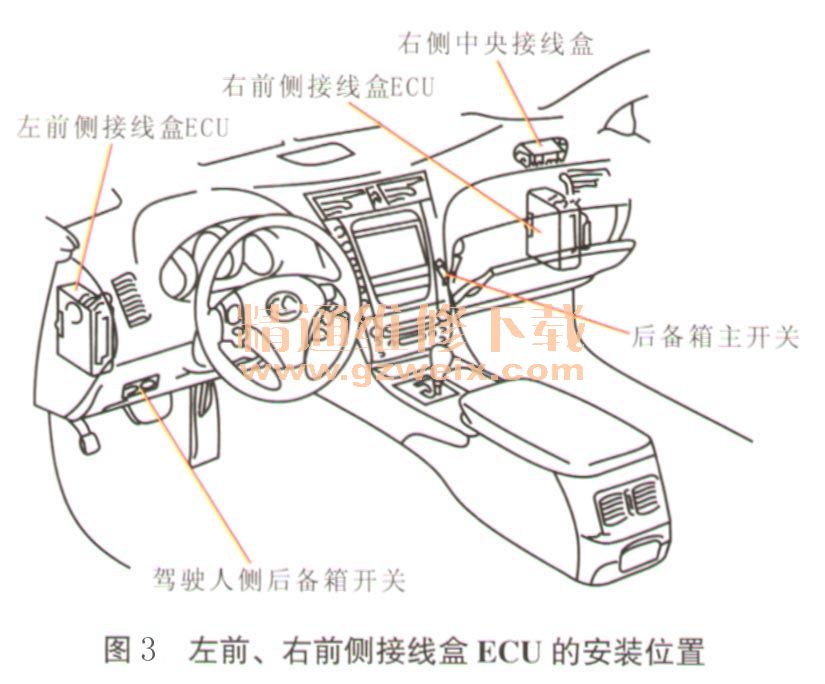

    由该车后备箱锁控制电路(图2)可知,后备箱闭锁器总成是由左前侧接线盒ECU直接控制的,怀疑左前侧接线盒ECU工作不良。左前侧接线盒ECU的安装位置如图3所示,检查其供电和搭铁,均正常。查看左前侧接线盒ECU数据流,发现无论打开还是关闭后备箱,后备箱开启位置开关和后备箱关闭位置开关的状态一直为“ON”异常。查看维修资料得知,正常情况下,后备箱锁电动机(集成在后备箱闭锁器总成上)逆时针转动并按“全开位置。全闭位置。开启准备位置”的顺序进行切换,后备箱闭锁器总成中的后备箱开启位置开关和后备箱关闭位置开关用于检测后备箱锁电动机的工作状态。当后备箱锁电动机处于开启准备位置(锁栓处于自由状态,其结构锁止功能不起作用)时,后备箱开启位置开关状态为“OFF”,后备箱关闭位置开关状态为“ON”;在打开后备箱时,后备箱开启位置开关状态为“ON”,后备箱关闭位置开关状态为“OFF”;在关闭后备箱时,后备箱开启位置开关和后备箱关闭位置开关的状态均为“OFF”;当后备箱操作出现异常时,后备箱锁电动机顺时针转动,后备箱开启位置开关和后备箱关闭位置开关的状态均为“ON”。由此推断可能的故障原因有:后备箱开启位置开关和后备箱关闭位置开关损坏;左前侧接线盒ECU损坏。

    拆下蓄电池负极接线,等待90S后装复,试车发现后备箱能电动解锁了,但操作2次~3次后故障再现,由此推断左前侧接线盒ECU损坏的可能性比较大。
    故障排除:更换左前侧接线盒ECU后反复试车,后备箱电动解锁恢复正常,故障排除。

关键词:雷克萨斯GS300
