1 高压互锁回路
高压互锁回路(HVIL)通过低压回路来监测高压系统电器、导线、导线连接器及电器护盖等的电气完整性。如图5所示,高压蓄电池总成、带转换器的逆变器总成、电动空调压缩机总成及发电机/电动机总成的导线连接器中均安装有互锁开关(图6),动力管理控制单元中的高压互锁监测器向高压互锁回路提供1个信号电压(一般为5V或12 V),然后检测返回的信号电压,若检测不到返回的信号电压(如脱开高压部件的导线连接器),则表明高压互锁回路断路,考虑到此时高压线路也很有可能处于断路状态,若继续供电,会有安全隐患,因此动力管理控制单元会切断高压供电。
2 高压供电控制电路

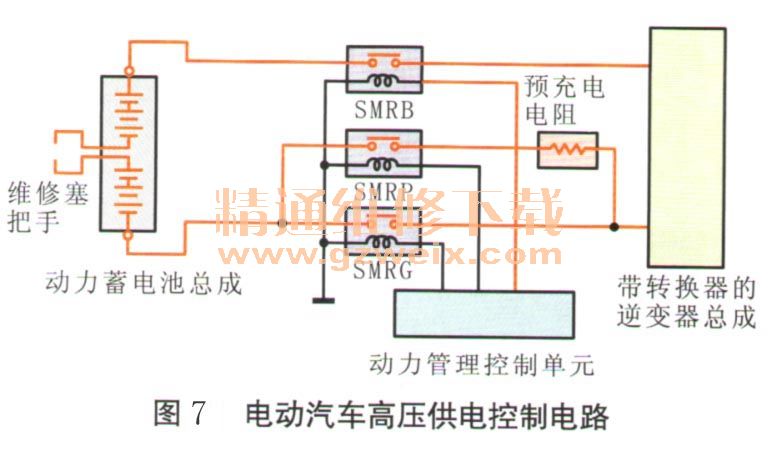

如图7所示,电动汽车高压系统的高压供电主要由3个主继电器控制,其中SMRB负责控制高压供电正极,SMRG负责控制高压供电负极,SMRP同预充电电阻一起负责给高压系统预充电。由于供电初期要对带转换器的逆变器总成中的电容充电,如果不加以限制,充电电流过大,会对高压部件产生很大冲击,因此需要接入预充电电阻对充电电流进行限制。将电源模式切换至READY ON状态时,SMRB先接通,SMRP再接通,对高压系统进行预充电,待预充电结束后,SMRG接通,SMRP断开,高压蓄电池直接向带转换器的逆变器总成供电;将电源模式切换至READY OFF状态时,SMRG先断开,SMGB再断开,高压供电切断。
