一辆行驶里程约1.6万km的雷克萨斯NX300h轿车。该车起动后，将换挡杆置于倒挡时，多功能显示屏无法切换至倒车影像。
    故障诊断：首先检查后部摄像头，安装良好且无其他异常。询问驾驶人得知，该车未额外加装过电器设备。诊断至此，怀疑倒挡信号的传输有问题。查看维修资料，如图1所示，该车后视野监视系统的工作原理为：将电源模式切换至IG ON状态，且将换挡杆置于倒挡（R位）时，混合动力车辆控制ECU通过换挡杆位置传感器识别倒挡信号，然后通过CAN线将倒挡信号传递至收音机总成，最后收音机总成通过后部摄像机采集倒车影像，并将多功能显示屏切换至倒车影像。

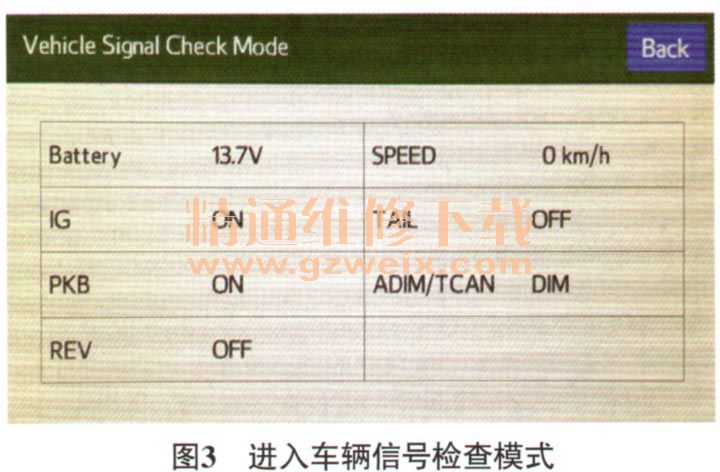

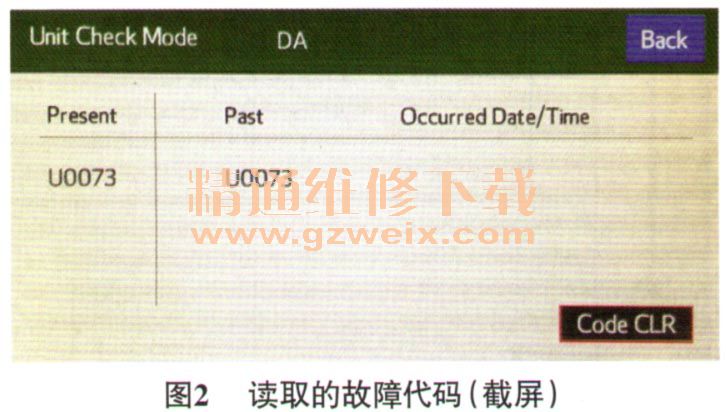

    将电源模式切换至IG ON状态，按住MENU按钮，接通、断开示廓灯3次，进入收音机总成自诊断界面，读得故障代码U0073图2），含义为通信故障；进入车辆信号检查模式（图3），发现收音机总成的供电（Battery和IG）、车速信号（SPEED）和示廓灯信号（TAIL）均正常，但将换挡杆置于倒挡时，"REV"（倒挡信号）一直为OFF，且“PKB”（电子驻车信号）一直为ON，说明收音机总成确实没有接收到倒挡信号。将电源模式切换至OFF状态，拆下收音机总成导线连接器11Ω，测量端子9（CAN-H端子）与端子10（CAN-L端子）间的电阻，约为62Ω，正常，暂时排除CAN线故障的可能，结合故障代码U0073分析，推断收音机总成损坏的可能性比较大。



    故障排除：更换收音机总成（图4）后试车，后视野监视系统能够正常工作，故障排除。
