一辆行驶里程约5万km,搭载5.0 L2UR-FSE发动机和混合动力传动桥的雷克萨斯LS600hL。车主反映:早上车辆运行一切正常,但停车几个小时后再次使用,车辆便无法进入READY状态,车辆无法行驶,请求救援。

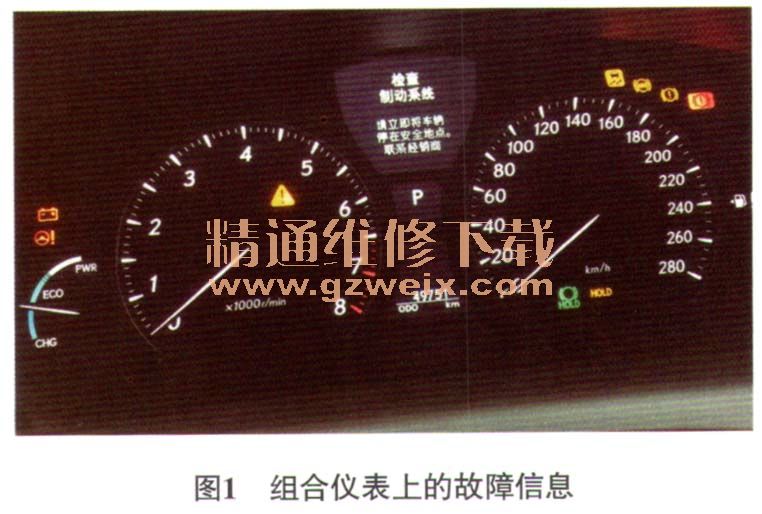

故障诊断:接车后试车,将电源模式切换至IG ON状态,组合仪表中央显示屏提示检查制动系统和混合动力系统,且黄色三角形的主警告灯点亮(图1);踩下制动踏板,启动按钮背景灯切换至绿色,此时按下启动按钮,READY指示灯不点亮,异常。经过反复试车还发现,将电源模式切换至IG ON状态几秒后,散热风扇会持续高速运转,直到将电源模式切换至OFF状态才会停止。
连接故障检测仪,发现故障检测仪无法与车辆通信;再次将电源模式切换至IG ON状态,发现发动机故障灯不点亮。由此推断可能的故障原因有:发动机控制单元电源及搭铁线路故障;发动机控制单元损坏;CAN通信线路故障;诊断连接器(DLC3)电源及搭铁线路故障。
根据图2测量发动机控制单元的电源及搭铁线路,均正常,无短路、断路及虚接等故障。测量诊断连接器的电源(端子16为供电端子)及搭铁(端子5和端子4为搭铁端子),均正常。断开辅助蓄电池负极接线,等待90 s后测量诊断连接器端子14 (CANL端子)与端子6 (CANH端子)间的电阻,约为60Ω,正常。诊断至此,怀疑发动机控制单元损坏。由于LS600hL车比较少见,没有条件通过对调发动机控制单元来确认故障。
重新整理维修思路,决定从散热风扇高速运转的异常现象寻找突破口。笔者认为,该车散热风扇在IG ON状态下高速运转的原因可能为,发动机控制单元接收不到或接收了错误的冷却液温度信号,从而进入了失效保护模式。由于故障检测仪无法与车辆通信,无法读取发动机冷却液温度,决定先检查发动机冷却液温度传感器线路。
脱开发动机冷却液温度传感器导线连接器,将电源模式切换至IG ON状态,测量发现发动机冷却液温度传感器供电线上无电压,异常;测量发动机冷却液温度传感器供电线的导通性,正常。查看维修资料得知,节气门位置传感器、VVT传感器、曲轴位置传感器、凸轮轴位置传感器、燃油压力传感器、发动机冷却液温度传感器及进气温度传感器等的5V电源在发动机控制单元内部为并联关系(图3),怀疑其中1个传感器或其线路异常,导致发动机控制单元无法向各传感器提供5V供电。依次断开上述传感器的导线连接器,当断开凸轮轴位置传感器导线连接器时,发动机故障灯点亮;仔细检查凸轮轴位置传感器端子,端子发绿,且有进水痕迹。与车主沟通得知,前不久车主使用水枪清洗过发动机室,怀疑凸轮轴位置传感器进水损坏,使其搭铁端子与供电端子短路,从而导致整个5V供电线路上无电压供应,且发动机控制单元工作异常,无法与故障检测仪通信。
故障排除:更换凸轮轴位置传感器后试车,踩下制动踏板,按下启动按钮,READY指示灯点亮,车辆可以正常行驶,故障排除。
