一辆搭载ZGR-FxE发动机和混合动力系统，在行驶中组合仪表突然提示检查混合动力系统的雷克萨斯RX450h轿车。该车停车检查后重新起动车辆，发现车辆无法进入READY状态，车辆无法行驶。

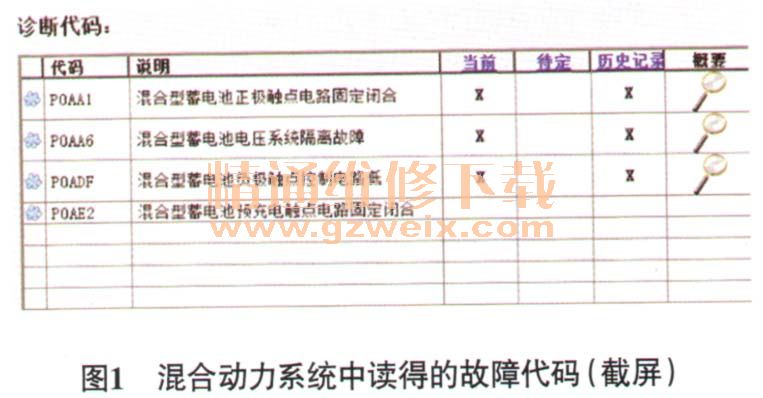

故障诊断：用故障检测仪检测，在混合动力系统中读得的故障代码如图1所示，在ABS系统中读得的故障代码如图2所示。分析故障代码可知，ABS系统中存储的故障代码是由混合动力系统故障引起的。记录故障代码后尝试清除故障代码，发现故障代码P0AA1、P0AA6和P0ADF无法清除。
针对上述3个故障代码，正确判断先诊断哪一个故障代码尤为重要，一旦判断失误，很可能会走很多弯路，于是决定查看各故障代码的停帧数据，对故障代码出现的顺序进行排列，从而准确地判断故障。分别查看3个故障代码的停帧数据（图3、图4和图5）。发现故障代码P0AA1的Detail诊断代码：Code（详细代码）为233，排序第5；故障代码P0AA6有2个详细代码，分别为526和612，排序分别为第2和第3；故障代码P0ADF的详细代码为229，排序为第4。分析至此可知，故障代码的发生顺序为P0AA6-526→P0AA6-612→P0ADF-229→P0AA1-233。
