雷克萨斯ES350轿车安全气囊指示灯常亮
来源:本站收集  作者:佚名  2016-06-30 08:29:26

    一辆2011年雷克萨斯ES350轿车。该车安全气囊指示灯常亮。
    故障诊断:用故障检测仪检测,安全气囊控制单元(SRS)中存储了1个当前故障代码B1901,其含义为右前侧安全带预紧器(P/T )引爆装置电路断路;记录故障代码后尝试删除,发现可以删除,且安全气囊指示灯熄灭,但反复试车,安全气囊指示灯又会常亮,且SRS中存储的故障代码依旧是B1901。

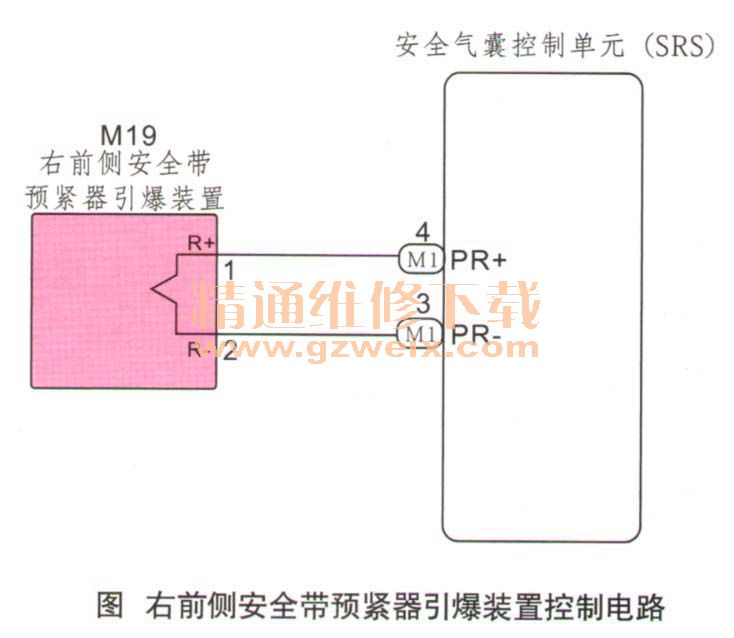

    该车右前侧安全带预紧器引爆装置控制电路如图1所示。将电源模式切换至OFF状态,断开蓄电池负极接线并等待90S以上,然后拆下右前安全带饰板,检查右前侧安全带预紧器引爆装置导线连接器M19,无松动及端子弯曲等异常现象,且其附近的线束无破损;接着拆下中央通道附近的饰板,检查SRS导线连接器M1,也无松动及端子弯曲等异常现象;测量SRS与右前侧安全带预紧器引爆装置间2根导线的导通性,正常。既然线路均正常,怀疑SRS损坏或右前侧安全带预紧器引爆装置损坏。

    脱开右前侧安全带预紧器引爆装置导线连接器M19,在其导线侧串联一个2.1Ω的电阻(替代右前侧安全带预紧器引爆装置),然后将电源模式切换至IG ON状态;用故障检测仪检测,故障代码B1901消失,且安全气囊指示灯熄灭,反复试车,故障未再出现。由此可知,右前侧安全带预紧器引爆装置损坏。
    排除方法:更换右前侧安全带预紧器引爆装置。

关键词:雷克萨斯ES350
