雷克萨斯ES240轿车改装造成的故障检修
来源:本站收集  作者:佚名  2016-11-19 09:30:03

    一辆行驶里程约12万km、装备型号为2AZ-FE的2.4LVVT-i发动机和U250E自动变速器的2010款雷克萨斯ES240轿车。该车因驾驶室内有糊味而进店检查。

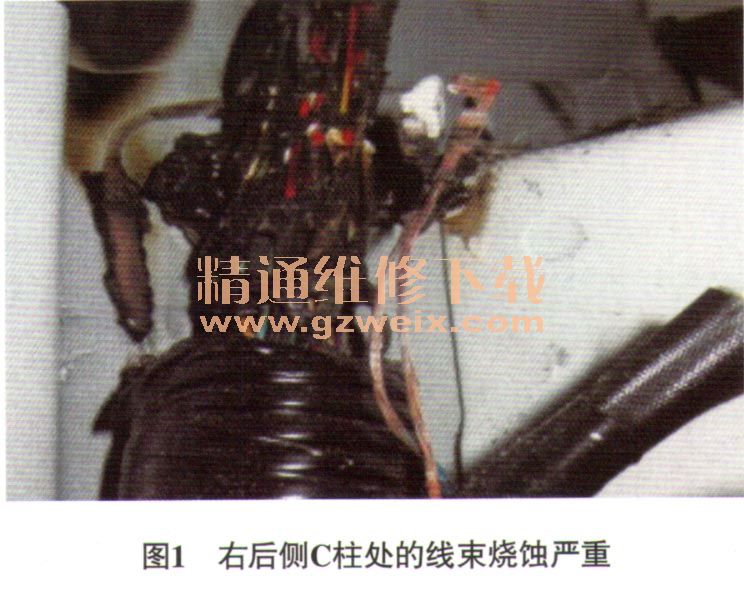

    故障诊断:仔细检查发动机室,未见异常。连接故障检测仪调取故障代码,无故障代码存储。对车辆进行路试,也未见异常,但驾驶室内确实有一股淡淡的糊味,而且后排味道比较重。顺着气味查找,维修人员依次试着拆除后排座椅、后车门门板及C柱,结果在右后侧C柱处发现线束烧蚀严重(图1);左后侧C柱处的线束也有轻微烧蚀(图2)。



    仔细检查线束烧蚀部位,均有二极管,并且图2中的二极管刚刚开始烧蚀变形。对照电路图(图3),发现这些烧蚀的二极管控制着4个门灯及顶灯,但是这些灯仍能正常点亮。仔细观察,发现顶灯好像比其他同类车型要亮,而且光色发白。经询问客户得知,该车此前曾在某改装店更换74个门的门灯及顶灯。至此,可以判定,二极管烧蚀是由改装的灯泡引起的。

    正常情况下,车辆在开启任何一个车门或顶灯时,相对应的二极管工作。二极管烧糊,说明线路的电流过大,导致二极管过载发热,从而引起线路烧毁。
    为了验证这一判断,维修人员进行了一番测量。测得原厂灯泡电阻为3.6Ω(图4),实际工作电流为0.319 A(图5),远小于二极管的额定电流(1.5 A),而测量改装灯泡电阻,正、反向测量结果均为∞,但将其安装在灯架上实测,电阻仅为0.2Ω(图6),基本处于短路状态。这是为什么呢?
