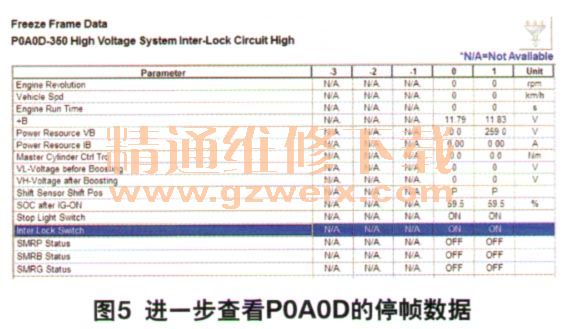

根据故障码停帧数据的排序，故障码出现的先后顺序为P0A0D（第1），U0110（第2），P3107（第3）。维修人员决定先检查故障码P0A0D-350（高压系统互锁电路高电位），继续查看其停帧数据（图5）：＋B电压为11 V左右，说明车辆没有处于启动的状态；SMRP继电器都处于OFF的状态，说明没有正常工作；SOC after IG-ON的状态为59.5%，说明HV蓄电池的电量处于正常水平。

    另外，Inter Lock Switch（互锁开关状态）为ON的状态，存在异常。可能的故障点包括：线束或者连接器、动力管理控制单元、维修塞把手、带转换器的逆变器总成、发动机4号线束、逆变器上盖。

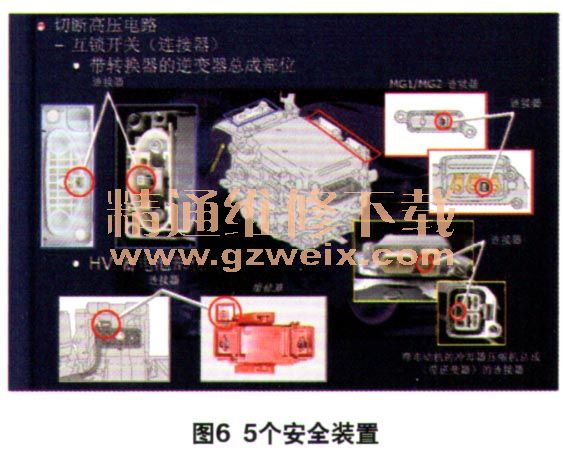

    首先了解其工作原理，动力管理控制单元检测到安全装置工作时，将禁止混合动力系统运行或切断系统主继电器，5个安全装置的位置如图6所示。

    在电源模式切换至IG状态的时候，动力管理控制单元会检测其ILK端子的电压，通过判断高电位还是低电位来判断互锁开关的状态。而从数据流中得知，互锁开关的状态为ON，说明ILK端子呈现高电位，而正常情况下，应该处于低电位的情况。
    考虑到之前在维修车辆时拆装了带转换器的逆变器总成，于是首先检查其逆变器内部互锁开关是否安装是否。重新拆装并进行了检查，无松动等异常现象，再次检查维修塞把手，安装到位无异常。

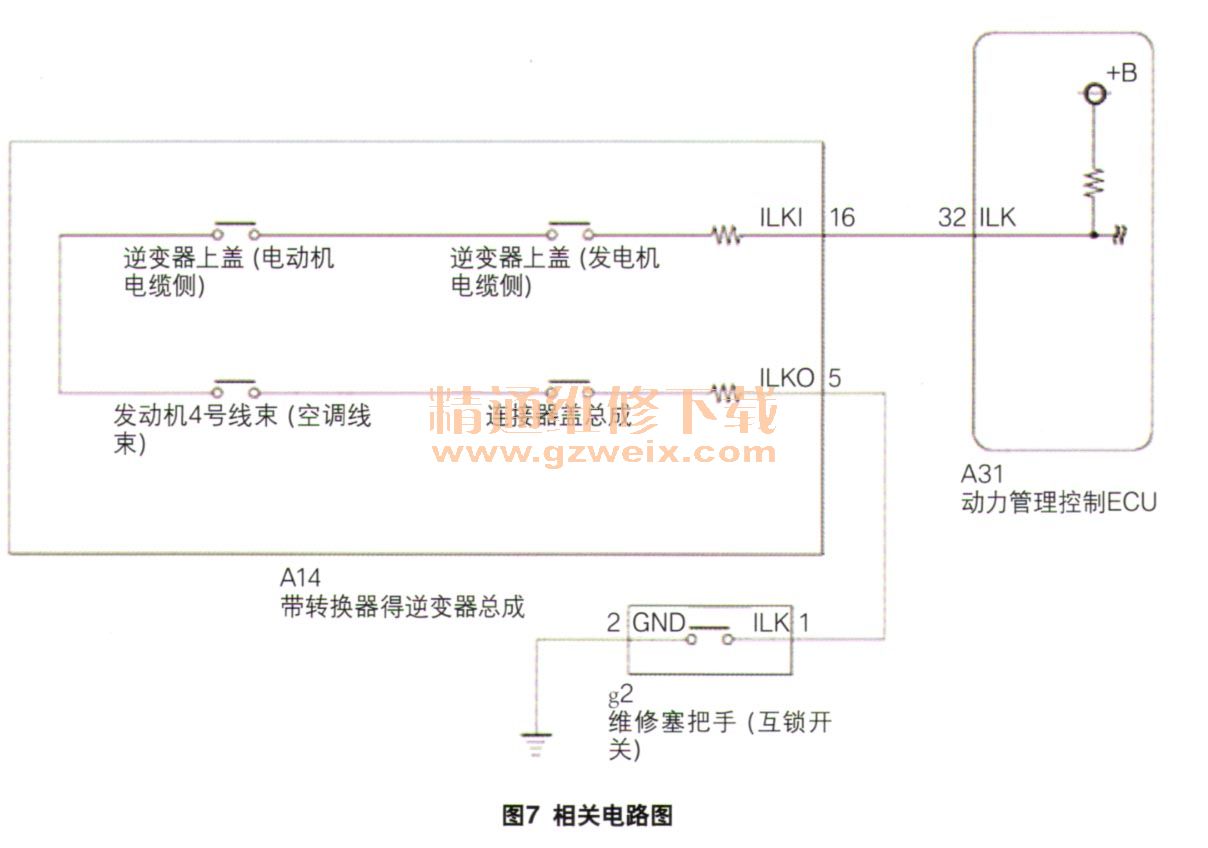

    接下来决定测量线路，将维修塞把手拆下，将电源模式切换至IG状态，拔下带转换器的逆变器总成的插头A14。根据电路图（图7），测量A14插头的16号端子ILKI与搭铁之间的电压为12V，说明A14的ILKI端子到动力管理控制单元插头A31的32号端子ILK之间的线路良好。断开14插头，测量其16号端子ILKI与5号端子I LKO之间的电阻为5.1Ω，正常，说明带转换器的逆变器内的互锁开关都是良好的。连接维修塞把手，测量插头A14的5号端子ILKO与搭铁的电阻，为0.6Ω，正常，说明A14的5号端子ILKO到搭铁的线路良好。

    经过测量，所有的线路都是良好的，且各个互锁开关都不存在问题，安装也到位，那为什么故障代码删除不了？维修工作一时陷入僵局。维修人员重新整理维修思路，考虑到混合动力控制单元的插头A31的32号端子ILK一直呈现高电位，说明从ILK端子到搭铁的线路中肯定存在断路情况，于是决定再次测量电压入手检查。

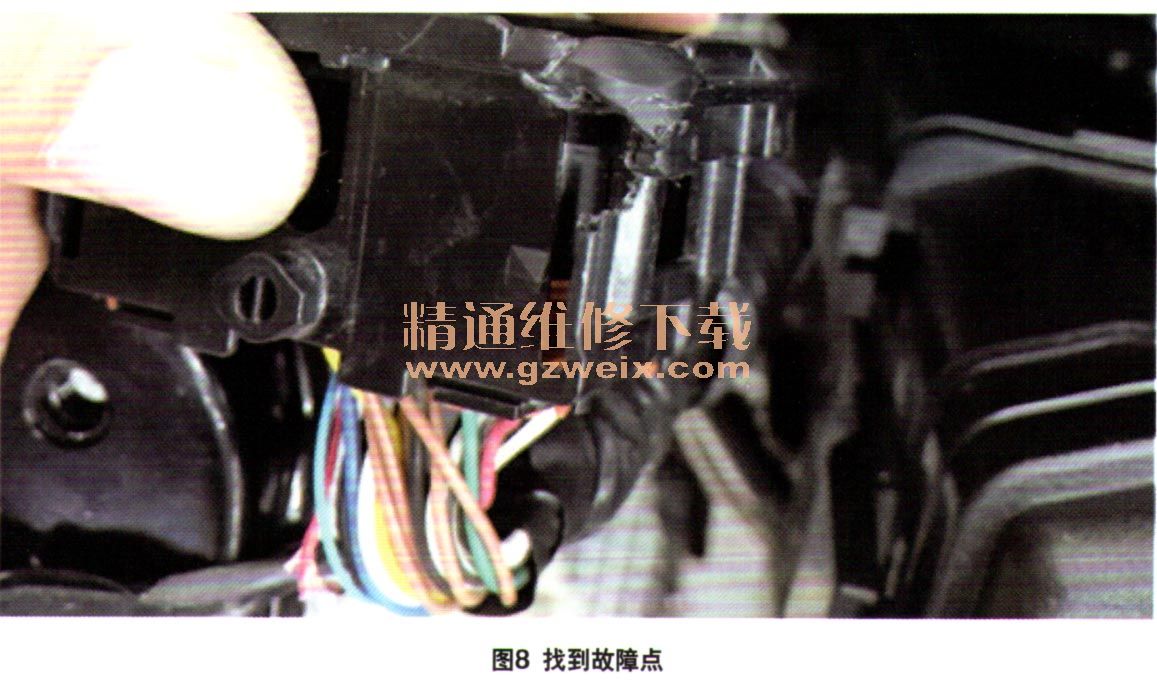

    断开维修塞把手，连接带转换器的逆变器总成的插头A14，将电源模式切换至IG状态，测量A14的5号端子LKO与搭铁之间的电压为0V，异常。而带转换器逆变器总成又是良好的，难道是端子虚接？仔细观察插头A14，果然发现了异常，将其拔下后，发现损伤的插头碎片正好抵挡住插头完全插入，导致其接触不良（图8）。

    故障排除：清理损坏的插头碎片，将插头重新插入后，删除故障码，车辆可以正常启动。
