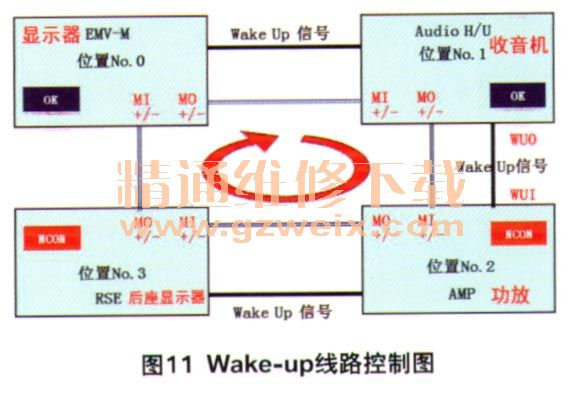

检测步骤如下(图11)。
a.用万用表测量其AMP插接器WUI端子的电压是否大于4.5 V。
b.测量Audi。插接器的WUO端子到AMP插接器WUI端子的连接线路是否正
常,是否对搭铁短路。
c.如果测量都无任何问题,就更换AMP本身。
② MOST环路故障(图12)
检测步骤如下(图13)。
a.检查各个部件MOST线路是否有断路或者短路的现象。
b.用万用表测量其各个部件MO&MI之间的电阻是否小于10。
c.用万用表测量其各个部件MO&MI之间是否对搭铁短路,电阻应该大于10 kΩ。
d.如果以上都显示正常,请清除故障码并进行再次检查操作;如果以上有问题存在,需要更换或者维修线路问题。
(3) EMV曾经发生故障
故障在其他设备概率比MOST环线故障大(图14)。
如图15所示的示例,首先可以判断的就是当前不存在任何故障,只是存在历史性的故障码,一共有3个,只需要进行清除就可以了。按下Memory CLR(清除)按钮就可恢复正常,且不会影响正常使用。
