哈弗H6行驶时加速无力检修
来源:汽车维修技师  作者:佚名  2020-04-02 09:39:05

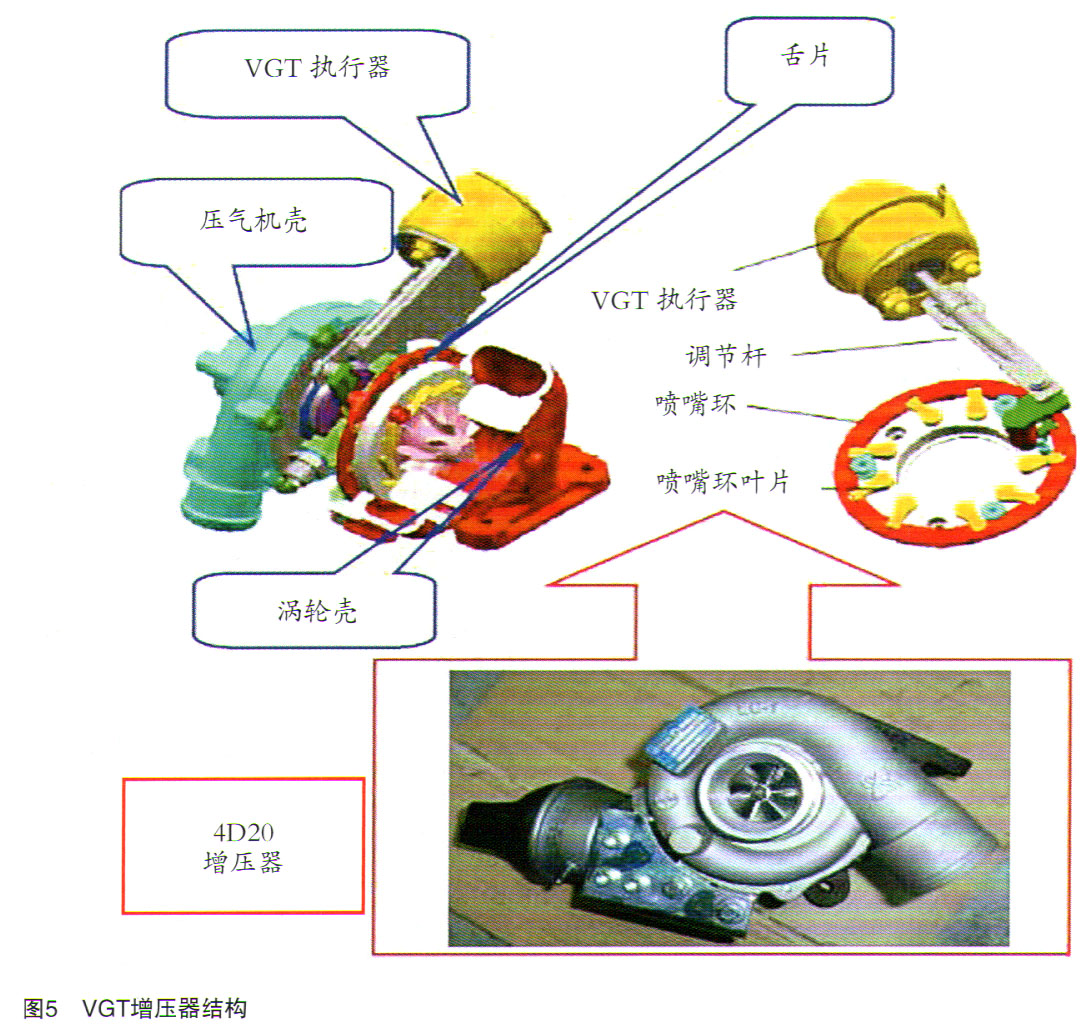

    该车德尔福4D20发动机匹配的是可变截面VGT增压器(如图5所示),通过增压器上的VGT执行器来调节喷嘴环的开度,从而控制增压器的涡轮转速和增压压力,而VGT执行器是一个真空控制的膜盒,发动机ECU通过真空调节器控制VGT执行器的推杆的动作,同时VGT执行器膜盒上有位置传感器向ECU反馈增压器VGT执行器的工作情况,进行精确控制。

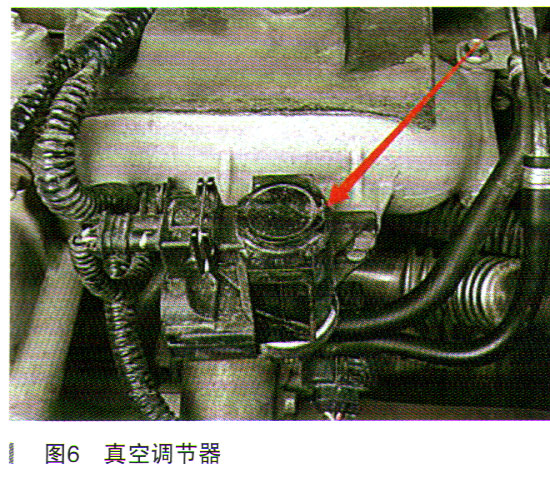

    造成发动机增压压力低的原因,可能为进气不畅,排气堵塞,增压管路泄漏,增压器本身故障,或者真空调节器(位置如图6所示)控制出现问题。启动发动机,怠速运转,用手握住增压软管,急加速时,感觉增压压力不足。检查增压管路各软管及接头无泄漏,反复加速过程中,观察增压器VGT执行器推杆几乎不动作,正常情况应该反复伸缩进行调节。
    使用诊断仪,对VGT执行器进行动作测试,观察执行器推杆依然不动作,VGT执行器由真空调节器通过ECU的占空比进行控制,VGT执行器如果不动作,有可能是控制部分有问题,也有可能是增压器本身发生卡滞。拆卸VGT执行器固定螺栓,来回推动推杆,发现活动自如,说明增压器喷嘴环没有卡滞,排除增压器本身问题。
    检查真空调节器管路,未发现泄漏,拔下真空调节器上的两根管,这两根软管,一根与真空泵连接,为真空源,另一根与VGT执行器相连,直接短接两根管,VGT执行器可以动作,说明VGT执行器膜盒和真空管路都没问题。
    拔下真空调节器插头测量电源正常,怀疑真空调节器损坏,更换真空调节器后进行测试,怠速状态,反复加油门时,VGT执行器推杆能够来回伸缩。进行路试,车辆加速有力。再次查看“增压压力”和“增压压力需求值”数据流,各工况下基本一致(如图7所示),进行路试后确认故障排除。

上一页  [1] [2] [3]  下一页
