一辆雷诺拉古娜二代轿车，车主反映进路边超市购物时车子自动落锁，从超市出来车子无法解锁。维修师前去用机械锁开门，将启动卡插入读卡器启动无反应，测量蓄电池有12V电压，于是断电再接上能正常启动，将车开到维修站做检查。

故障诊断：检查故障车。带着启动卡离开车辆超过3m时车子自动落锁，当靠近车子，在1.5m范围内UCH接收到启动卡内发出的125Hz的低频信号，此时将手伸入反射镜与光传感器之间，发现左前门和左后门都不解锁，右边两门均可正常解锁，而左前门拉第一下时打不开，拉第二次时可以打开，而左后门无论拉多少次都无法打开。

用 CLIP 诊断仪检查电控系统，在 UCH 中有两个故障码 ：左前门光传感器故障及左后门光传感器故障。

分析出现这两个故障码的可能原因有 ：①光传感器本身故障。②光传感器到 UCH 之间的线路故障。

③ UCH 故障。

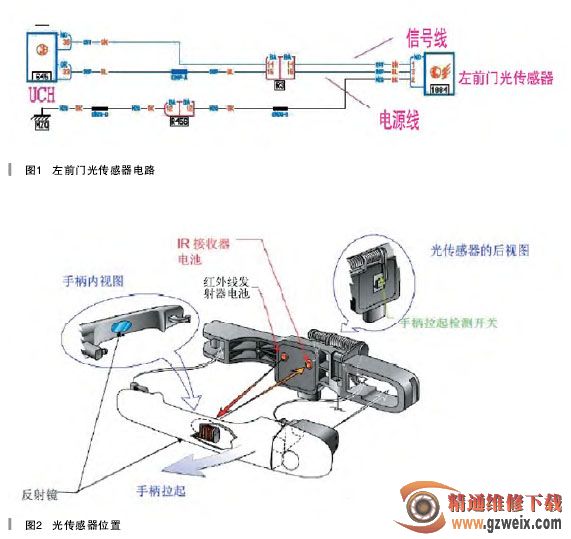

检查电路部分（如图 1 所示）。

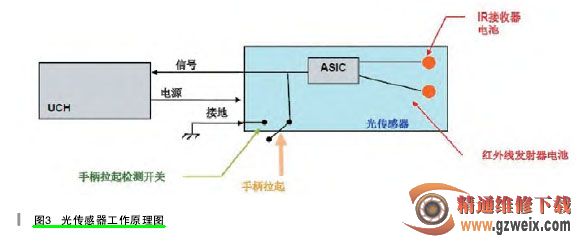

拔下左前门光传感器插头，用万用表测左前门光传感器插头上三根线，2号线搭铁正常，3 号电源线有 12V 电压。插上插头，将手伸入反射镜与光传感器之间测 1 号信号线也有 5V 信号电压。此时，可以排除 UCH 及线路故障，判断故障为光传感器本身。分析光传感器原理（如图 2、图3 所示）：UCH 接收到启动卡内发出的 125Hz 的低频信号，当手放入反射镜与传感器之间时，阻挡了红外线发射器电池经反射镜返回到 IR 接收器电池之间的光束，此时光传感器向UCH 发送一个开门信号，UCH 接收到信号后控制门锁打开。手柄拉起，检测开关可在光传感器故障或无电源时实现免手动提解锁，但是手柄必须拉起两次 ：一次是触发卡验证并发送解锁命令，一次是触发机械门解锁。

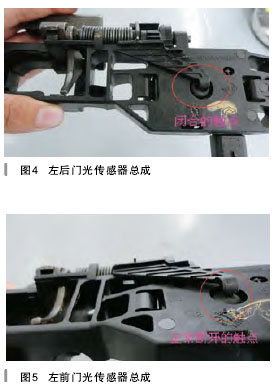

拆下左边两门两个光传感器，发现左后门手柄拉起检测开关始终处于按下的状态，正常的应该和左前门一样未拉把手时触点断开（如图 4、图5 所示），此时可以想到这就是左后门在自动落锁后无论拉多少次都无法打开的原因。

故障排除：更换左边两门光传感器，用CLIP检查系统正常，自动落锁后手伸入反射镜与光传感器之间，UCH控制门锁打开，故障彻底排除。

故障总结：由于左后门触点接触不正常及两左门光传感器的故障，使UCH无法接收正常的手柄拉起信号，从而使防盗系统出现故障，导致无法解锁开门故障。
