沃尔沃XC90 SUV音响断音
来源:汽车维修技师  作者:佚名  2014-09-26 07:38:27

    一辆行驶里程约15.1万km的沃尔沃XC90 2.5T SUV。该车以前听着CD机的时候有时会断音,现在CD机彻底不会响了,而且车门上的喇叭吱吱地一直响。
    故障诊断:接车之后,打着车打开CD机,CD机一直读不出碟片内容,也没有声音,然后调到收音机上,收音机会响,但是收音机出现断音,同时4个车门的高音喇叭吱吱地响和客户说的现象差不多。
    连接沃尔沃专用诊断仪VIDA读取故障代码,有以下几个:
    1.主机内部故障;
    2.与喇叭的通信故障;
    3.AUD功率放大器的故障;
    4.与PHM电话模块的通信故障。
    根据以上的故障代码和工作经验,原因有以下几种可能:
    1. CD机卡滞或损坏;
    2.音响放大器损坏;
    3.光纤线有问题;
    4.喇叭有损坏的;
    5.受到其他信号的干扰。
    由于这辆车还有其他的维修项目,还需要订货几天,就和客户商量先把 CD机维修一下,完了之后再看是否使用正常。把维修好的CD机装上之后,CD机可以读碟了也有声音了,但是收音机和CD机还是都会断音,而且还是有吱吱的杂音。在拆装CD机的时候发现在收音机和CD机的周围有许多加装的线和模块,是不是这些加装的导航和倒车影像发出的信号干扰?一于是把加装的线向远的地方走,完了之后,音响不断音了,于是把原来的加装的线恢复整理一下,恢复完再试又还是和原来一样。难道真的是加装的东西产生的信号干扰?把恢复好加装的线,又重新地撤远点,这次再试就不行了,还是断音。于是就把加装的东西全部地断掉电源线,结果故障依旧。如果有一个喇叭短路了系统会受保护,也会出现这种现象,于是就逐个的拔喇叭试试,还是不行。收音机和CD机都断音,真的是音响放大器损坏了?那就检杳放大器吧,在右前座椅的下面,拆掉也没有发现有水迹和受潮的现象。和别的车对调了放大器,还是不行。但是把这个车的装到另一辆车上就可以,也排除了放大器的原因。那会是什么问题呢?连接诊断仪重新读取故障码,然后又删除全部的故障码,就有一个电话模块的故障无法删除。到这里感觉跟电话模块关系,找到MOST的数据通信图,如图1所示。

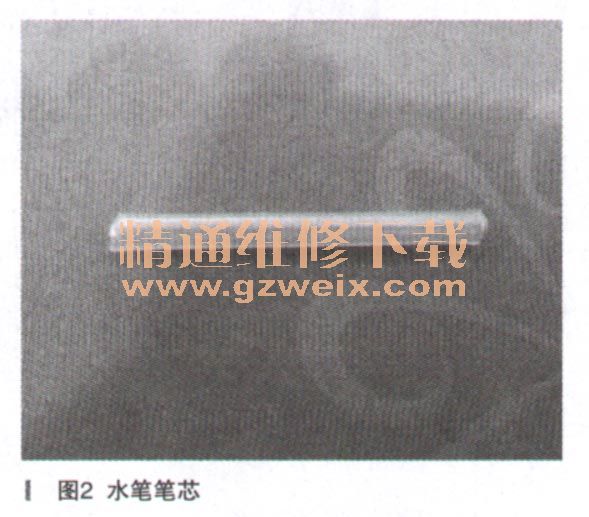

    从图1中我们可以看出,电话模块是参与音响系统工作的。那我们就可以通过断开光纤的方法,来判断是不是电话模块影响到了音响系统。在断开光纤插头前,我们需要做一个简单的工具,用来把光纤形成一个回路,因为光纤在通信中有一个地方断路音响系统就不能正常地工作。我们可以找一根用完了的水笔的笔芯,取大概2cm就可以了,就这么一个简单的工具就可以检测了,如图2所示:

    首先我们拔掉电话模块的光纤插头,插头拔下来以后我们需要把插头和两根光纤线分开,分开之后就用我们事先做好的T具,把两根光纤线插在笔芯的两端,这样光纤线还会是一个回路,就可以排除我们要怀疑的模块了。把电一话模块的光纤线用我们做的工具连接以后,就打开音响,这时收音机和CD机就能正常工作了,到此问题解决。
    故障排除:更换电话模块。
    故障总结:在我们维修工作中,遇到无法删除且感觉与我们要维修的故障不太接近的时候,我们就需要考虑各个系统的通信关系。

关键词:沃尔沃XC90
