捷豹F-TYPE被动防盗系统结构与维修
来源:汽车维修技师  作者:佚名  2015-10-26 08:37:32

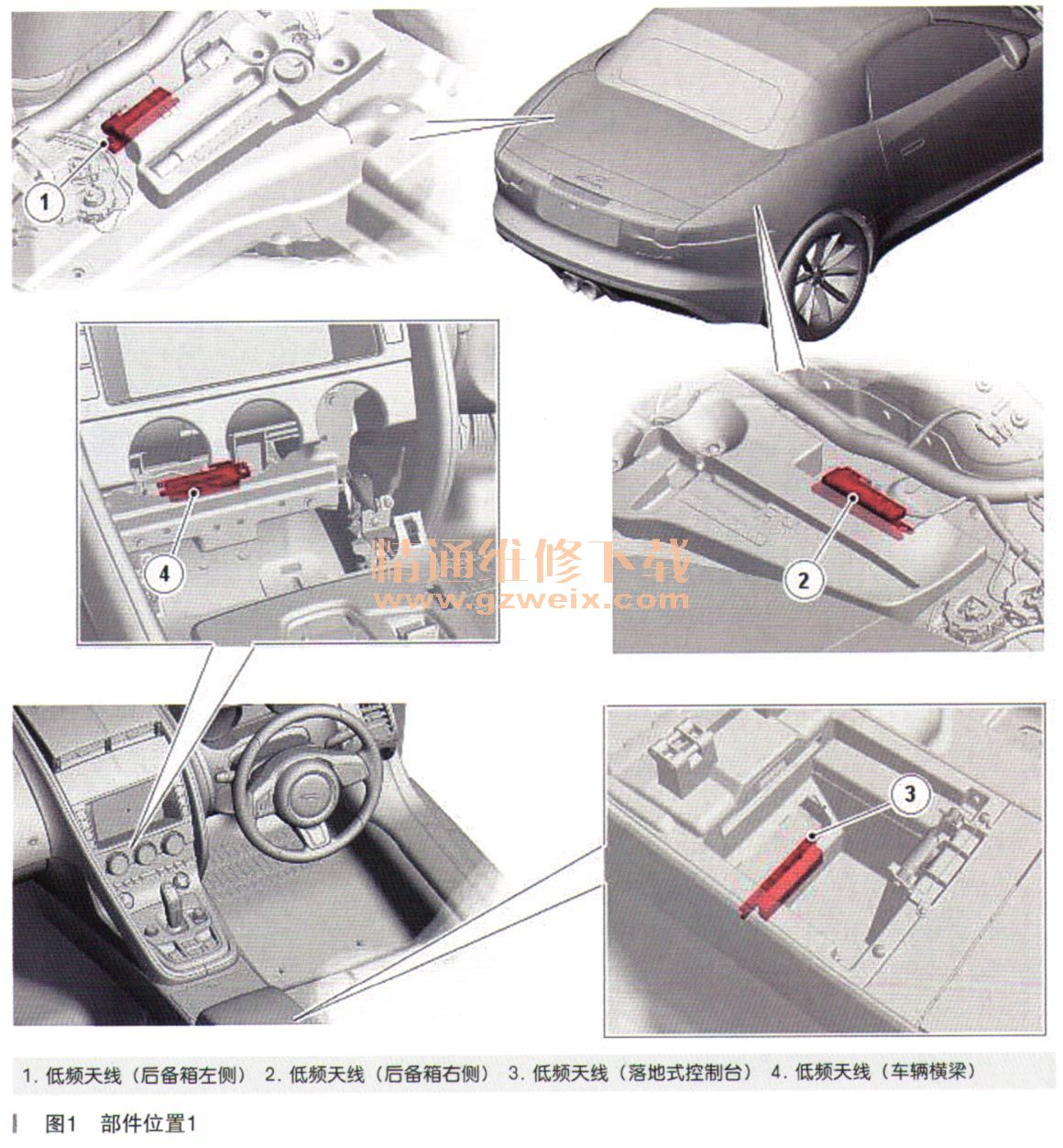

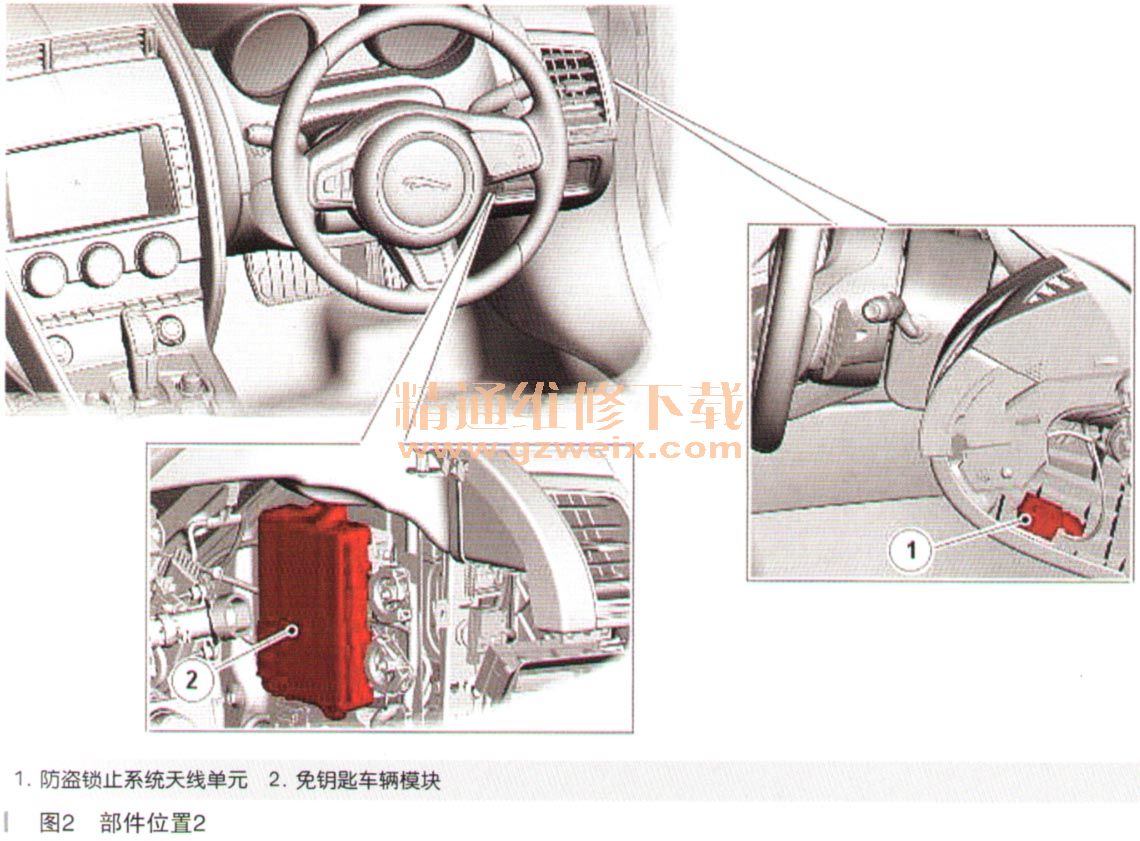

    一、部件位置如图1和图2所示。



    二、概述
    PATS(被动防盗系统)防止车辆被未经授权的人开走,这是通过采用独特编码的钥匙(被动防盗系统和收发器)和多个控制模块之间的编码数据交换来实现的。通过阻止发动机启动、燃油和点火系统来防止非授权启动。
    PATS是被动启动系统的一项功能。系统使用以下部件:
    ·1个KVM(免钥匙车辆模块)
    ·4个LF(低频)天线
    ·1个1AU(防盗锁止系统天线单元)
    ·智能钥匙
    ·RF(射频)接收器
    ·CJB(central junction box)
    ·ECM(engine control module)
    ·仪表
    系统是自动的,不需要驾驶者进行任何输入。在变速器位于驻车挡和制动踏板踩下时,通过按下启动/停止开关开始发动机启动过程。随后,发动机管理系统在收到来自CJB的授权数据信息之后允许发动机启动,并提供燃油。
    三、说明
    1.低频天线(如图3所示)

    被动启动系统的4个LF天线位于下列位置:
    ·在仪表车辆横梁上,中堆舱托架后面
    ·在地板控制台中,储物箱下面
    ·在后地板上,后备箱左侧和右侧饰板下面
    KVM经由天线传送智能钥匙接收的LF信号。智能钥匙然后回应,发出RF信号,RF接收器接收到该信号后传递至KVM进行授权。
    2.免钥匙车辆模块(如图4所示)

    KVM位于右侧A柱上。该模块控制往返于智能钥匙的信号传输,并提供允许进入和启动车辆的授权。KVM具有一个串行通信线路连接到RF接收器,并通过中速CAN
  (controller area network)总线连接到CJB,用于授权车辆解锁和启动。
    3.防盗锁止系统天线单元(如图5所示)

      1AU安装在仪表转向柱开口盖的内侧。
    如果KVM不能授权智能钥匙,则需要使用1AU。如果KVM无法识别智能钥匙,例如,如果智能钥匙电池电压过低或当地有RF干扰,会有一声蜂鸣音和仪表信息中心上的信息提醒驾驶者。可以由1AU读取智能钥匙内的收发器。
