四、操作
当接收到来自停正/启动开关的硬连线信号,CJB通过中速CAN总线向KVM发送消息,从而启动车辆启动程序。随后,KVM将提示每个内部LF天线输出一个信号。如果智能钥匙在车辆内,则会检测到LF信号,并通过RF接收器以RF数据识别信号回复至KVM。如果接收到的数据与KVM内存储的数据匹配,则会经由中速CJB总线向CAN发出“智能钥匙有效”信号,以继续被动启动流程。一旦CJB接收到授权并通过内部计算确认回复的信号,则会通过中速CAN总线将编码数据传递至仪表。仪表确认后,则点火启动。在CJB JnjECM发出启动信号之前,它将与电动转向柱锁(如已装配)交换加密数据,以授权转向柱解锁。仪表仅为转向锁电机提供接地连接。
只要不存在来自TCS(变速器控制开关)的硬连线P/N(驻车/空挡)信号,和一个来自高速CAN总线上的
ABS(anti-lock brake system)控制模块的有效的制动压力信号,那么CJB允许启动请求,并且:
·给燃油泵继电器通电,从而为FPDM(燃油泵驱动器模块)提供
蓄电池电压,与ECM一起操作燃油泵
·发送一个硬接线拖转启动请求到ECM以启动发动机
注意:由于制动压力信号有效,它必须大于存储在CJB中的临界值。这样可以确保在发动机启动时,车辆保持静止。

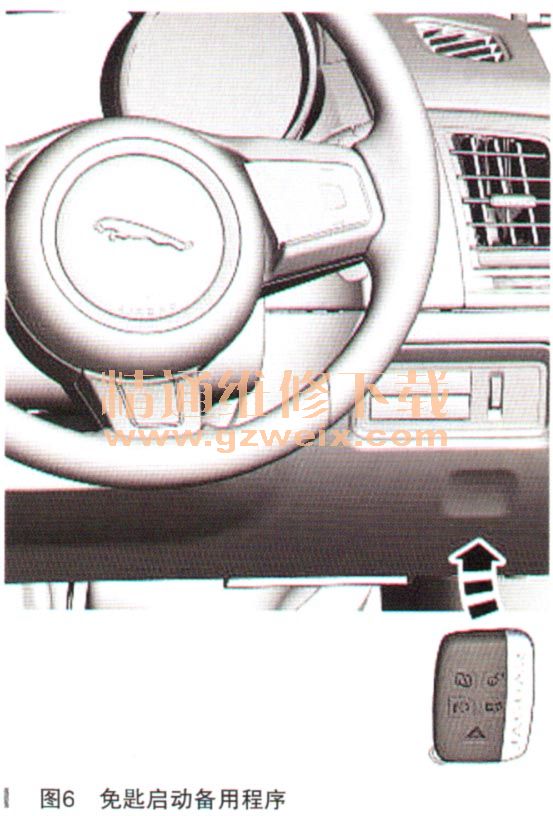

免匙启动备用程序(如图6所示):
如果使用紧急钥匙片解锁车辆或车辆检测不到智能钥匙,则需要使用免匙启动备份功能来解除警报和启动发动机。在此情况下必须遵循以下步骤:
·按下停止/启动开关----如果KVM未能找到智能钥匙,则信息中心会显示一条导致此结果的信息
·将智能钥匙置于仪表板的真空中,辅助照明开关中的下面,智能钥匙开关向外
·按下启动/停止开关,同时踩下制动踏板以启动发动机
注意:如果不再显示“SMARTKEY NOT FOUND”(未发现智能钥匙)信息(仅显示IN),则重复上述步骤。
这一过程绕过了KVM和CJB之间的数据交换。这是一个感应过程,即使智能钥匙中的电池没电时也会继续进行。智能钥匙内的收发器由IAU检测。IAU将该代码传送至CJB(通过1个LIN(local interconnect network)总线连接)。CJB然后按照正常方式启动车辆启动流程。
五、输入/输出图

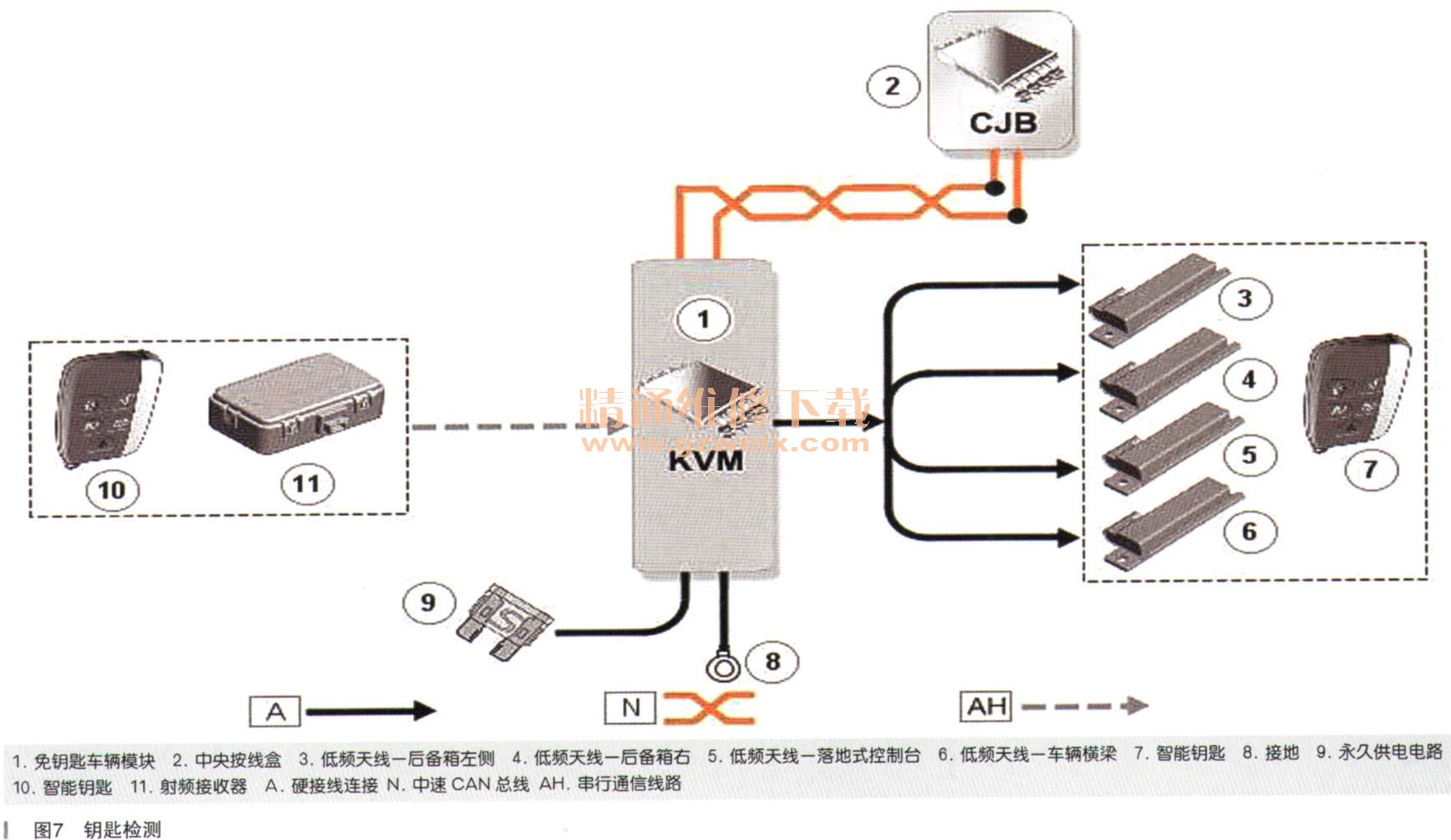

1.钥匙检测(如图7所示)

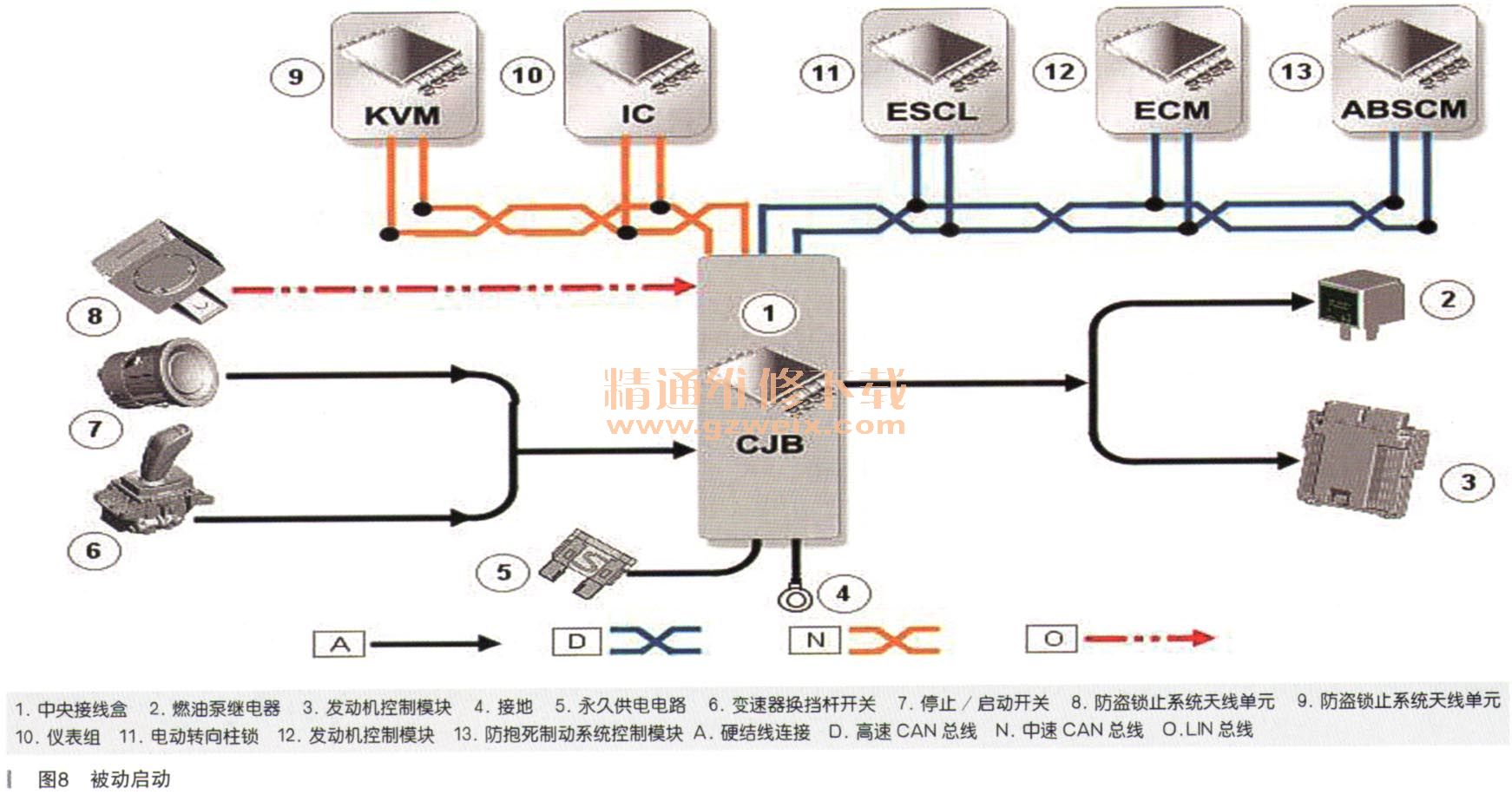

2.被动启动(如图8所示)
