沃尔沃S60轿车ABS灯亮
来源:本站收集  作者:佚名  2015-10-27 09:29:03

    一辆行驶里程约4.7万km的2011年沃尔沃S60轿车。车主反映:该车仪表盘上的ABS灯亮,且DIM显示制动系统需紧急维修。
    故障诊断:根据车主反映的问题,连接沃尔沃故障检测仪VIDA,将点火开关置于2挡,读得的故障代码如图1所示。故障代码BCM-000201C的含义是ABS泵电动机一般电动故障(电路电压超出范围)。清除故障代码后试车,将车加速到50 km/h(ABS产生作用的速度一般要超过15 km/h),然后紧急制动,车轮有明显的抱死倾向,这说明ABS没有参与工作。试车后再次读取故障代码,故障代码依旧;使用VIDA驱动ABS泵,ABS泵没有工作,因此认为是ABS电路系统或ABS泵内部卡死。

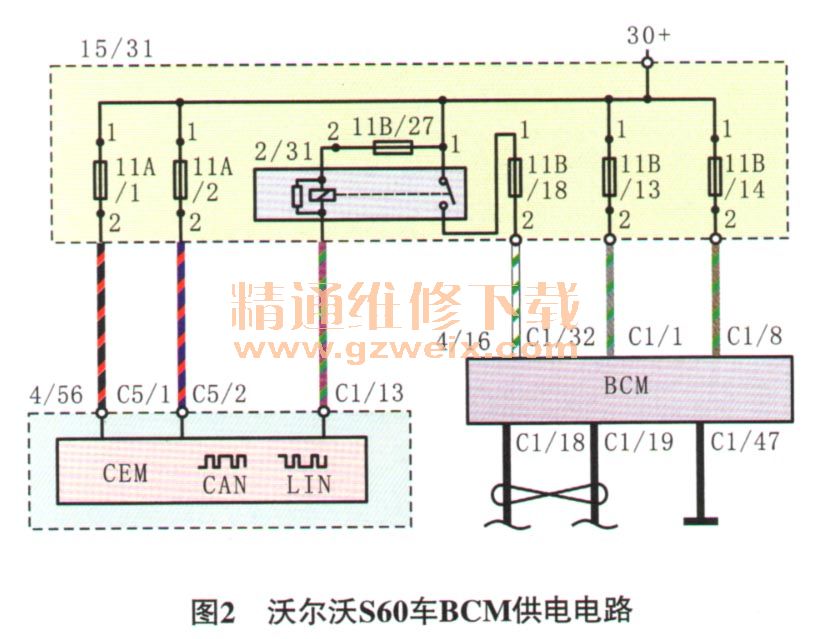

    根据电路图(图2),测量端子32(常火线)和端子47的电压,为12.38 V,正常;将点火开关置于2挡,用万用表检测端子8(15号线供电)和端子47之间的电压,为12.38 V,正常;测量端子18和端子47之间的电压,为2.478 V,说明CAN-L电压正常;检测端子19和端子47之间的电压,为2.605 V,说明CAN-H电压正常。根据上述检测结果分析,BCM系统的供电正常,再根据故障检测仪无法直接驱动ABS泵工作,判断ABS泵内部损坏。

    故障排除:更换ABS泵后试车,故障排除。

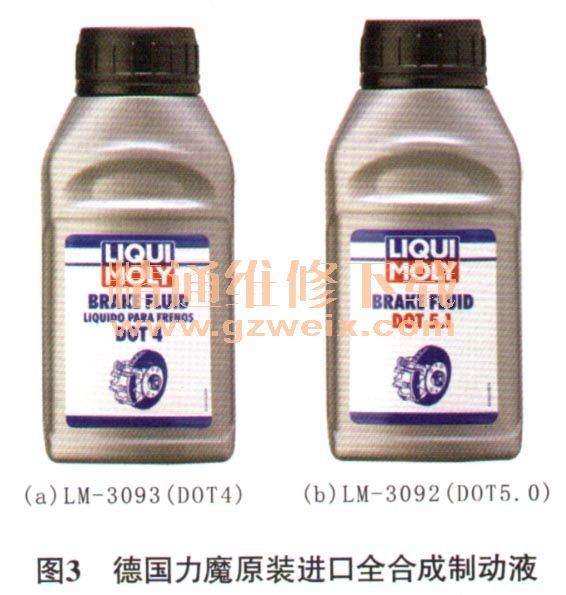

    故障总结:随着汽车技术突飞猛进发展和出于主动安全性能的要求,ABS已经成为很多车辆标准配置,并且基于ABS的扩展功能也越来越丰富,如制动力分配(EBD)系统、车身稳定(ESP)系统等,因此,作为制动系统液压传动介质的制动液性能就显得至关重要,建议使用来自德国力魔原装进口的全合成制动液(图3),其具有更高的钻温特性和干湿沸点,不会引起金属件和橡胶件的腐蚀和变质。

关键词:沃尔沃S60 ABS
