一辆行驶里程约1400km的2014年凯迪拉克ATS轿车。客户反映：最近发现车内遮阳板灯有时不亮，有时又能恢复正常，因此来店进行维修。
    故障诊断：车辆进厂维修时，故障现象并不显现，但是在检查过程中故障现象出现了，熄灭数分钟后，遮阳板灯又点亮了。
    随后连接故障诊断仪，使用GDS读取故障码，没有当前故障码产生，这种情况下技师决定先从电路图来了解车内灯电路的控制，电路图如图1所示。

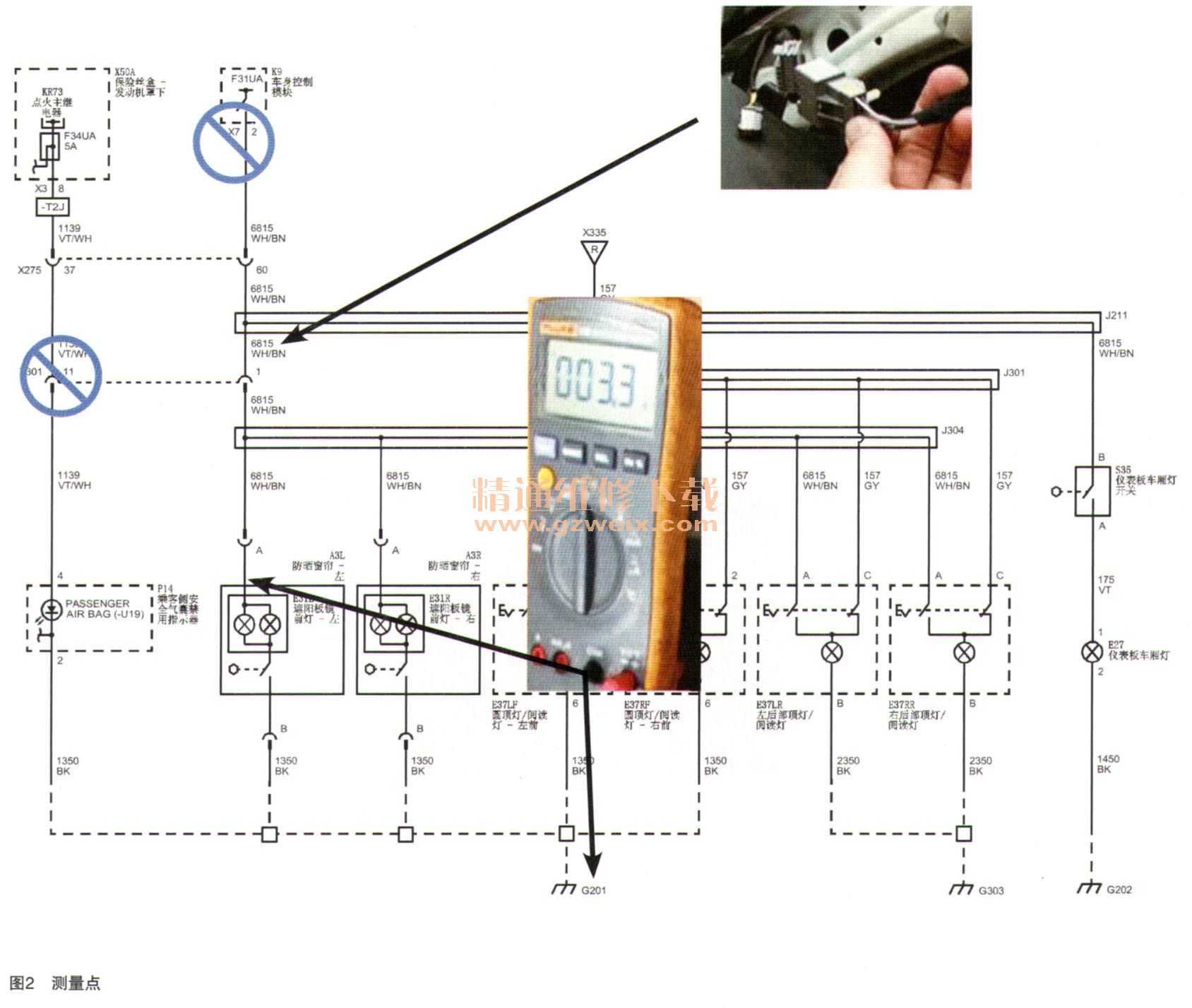

    经过如图2所示的测量，技师发现测试灯在不接地的情况下也能点亮，故障原因应该是BCM输出电源线路存在与接地短路，从而导致遮阳板灯不亮，那么下一步就需要找到短路的故障点。

    测量结果表明，故障最终锁定在遮阳板本身内部存在与接地短路，如图3所示。更换一个新的遮阳板，故障解除。

    故障总结：车上有些电源输出设计，往往由模块内部提供电源。当电源出现与接地短路时，模块会自动保护断开输出，使其不会损坏模块而断电或在点火开关关闭后又会短暂恢复正常。本故障案例就是如此，我们在维修中要加以注意。
    相关资料：2015年凯迪拉克ATS-L原厂维修手册
