一辆行驶里程约3300km的2016款凯迪拉克XTS。该车仪表提示“维修前照灯高度调节故障”。

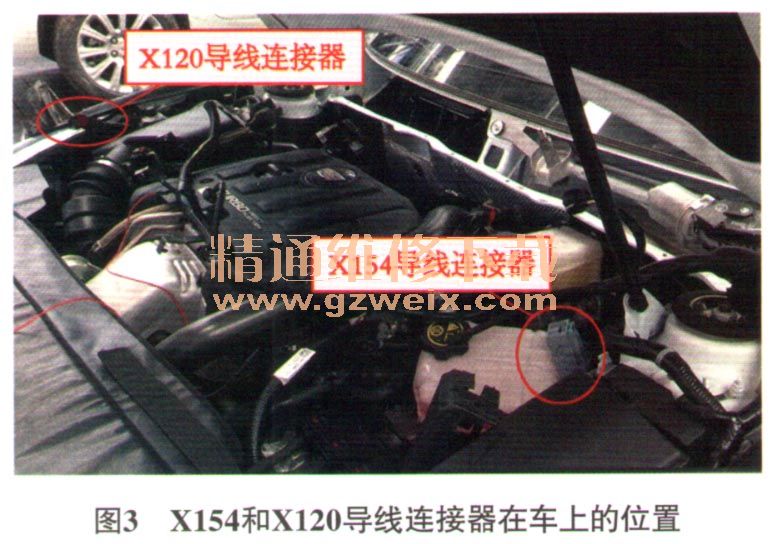

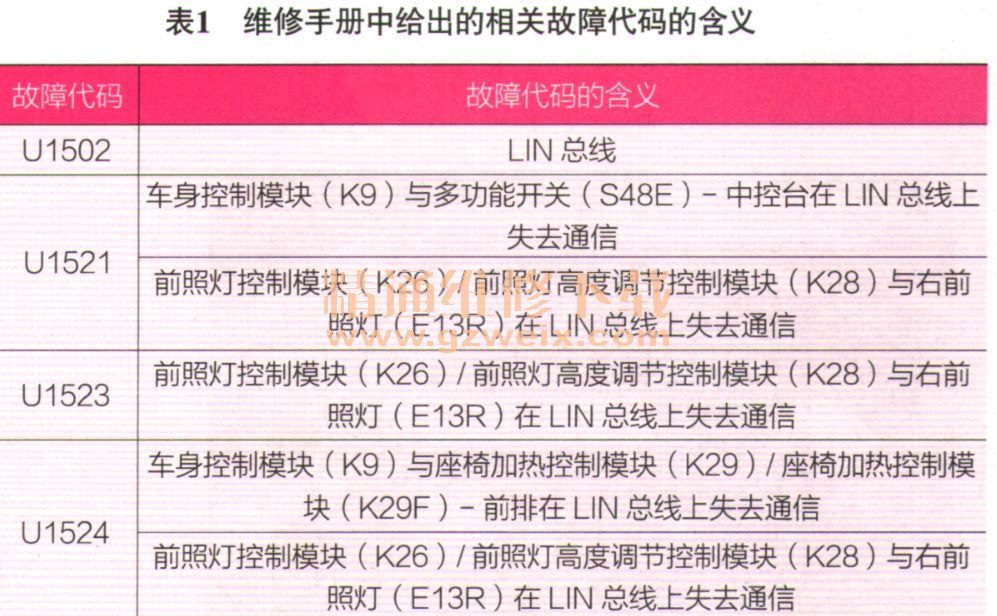

    故障诊断：接车后首先验证故障现象，发现该车仪表偶发性提示“维修前照灯高度调节故障”，故障确实存在。用故障检测仪检测，在前照灯控制模块中存储有历史故障代码U1502 00、U1521 00、U1523 00、U152400（图1），含义是“与LIN总线上的设备失去通信”。查阅维修手册，了解相关故障代码的具体含义如表1所列，通过故障代码含义分析故障点可能出在前照灯控制模块与右前照灯连接的LIN线线路上。查阅维修手册，查找与故障代码相关的前照灯LIN网络电路（图2），根据电路分析，需要测量前照灯控制模块（K26）的端子7至右前照灯高度执行器（M29R）的端子3之间的LIN线是否正常。为方便检查，先断开X154导线连接器和X120导线连接器（图3），从线路中间进行分段测量。经测量发现端子X154/10与端子X120/7之间的线路断路，从而锁定故障点位置。拆下刮水器及前风窗玻璃下方的隔板，进行线路检查，在检查前风窗玻璃下方的前照灯线路时，又进行分段检查，最终确定线路中间部位有破损虚接（图4）现象。









    故障排除：重新处理破损虚接的线路后试车，故障排除。
    故障总结：在检查LIN网络故障时，需要严格按照维修手册上的SBD检查流程进行操作，但在实际维修过程中，发现部分维修技师不能理解网络故障代码的含义，以致于走了很多弯路。在本案例中，报有故障代码U1521、U1523，含义是“与LIN总线上的设备失去通信”，很多维修技师看见此类故障代码就一头雾水，不知道LIN总线上的设备是什么。其实在网络电路图中的LIN线章节就能够快速地找到相关电路图，而且通过故障代码也能在维修手册中找到相关说明，因此只有彻底理解了故障代码的含义才能快速有效地排除故障。
    另外，笔者先后遇到3例凯迪拉克XTS车前照灯调节故障，都是行驶里程数不多的车辆，且其故障点都在前风窗玻璃下方的右前照灯LIN线线路上，也许就是大家通常所讲的通病吧。

    相关资料：2014年凯迪拉克XTS原厂维修手册
