一辆保时捷Cayenne SE-hybrid。该车在高压蓄电池模块中有当前绝缘故障码:POC7800,高压电气箱预充电时间过短(00A8F5)。

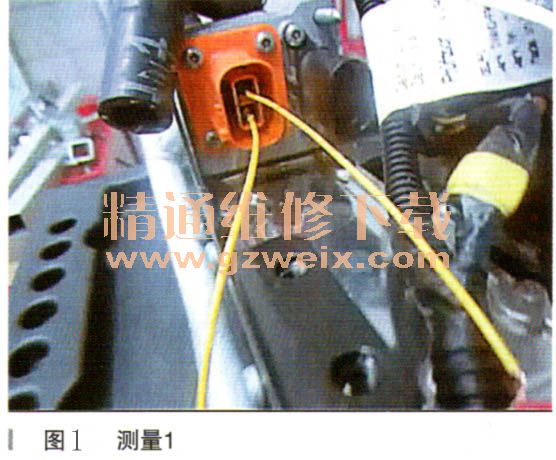

故障诊断:使用VAS6558/9-6、VAS6883和万用表,为高压加热器执行短路测试。HV+到HV-设定值∞,HV-到HV+设定值> 150kΩ,实际测量有故障的乘客舱加热器(如图1、图2所示),两个值都在132.6Ω左右。
故障排除:更换损坏的高压加热器。

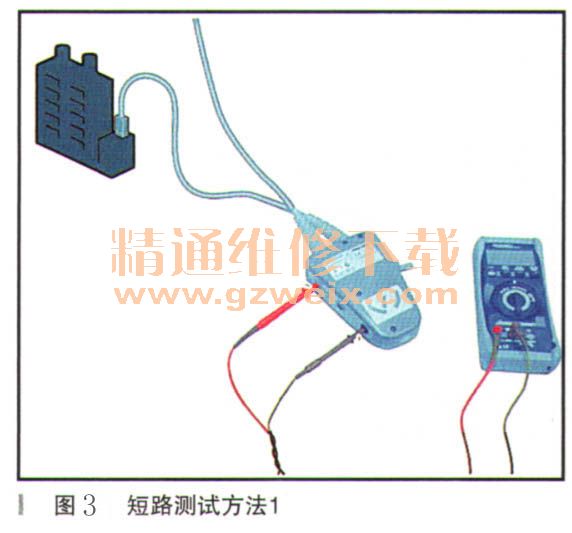

故障总结:参考《WM2XOOIN高压辅助加热器上的短路测试》,使用VAS 6558/9-6和万用表。HV-到HV+设定值>150kΩ,这个值精确吗?如图3、图4所示。
