一辆行驶里程约6000km、配置2.0T发动机的2015年凯迪拉克XTS。客户反映：该车主驾驶侧玻璃升降开关不起作用，四门玻璃无法升降（故障偶发）
    故障诊断：经检查故障现象存在，主驾驶玻璃升降开关不起作用，四门玻璃无法升降。在检查时发现除了主驾不能控制四门玻璃升降外，其他3个门还是可以独立控制玻璃升降的。
    技师接上故障诊断仪读取故障码如图1所示。

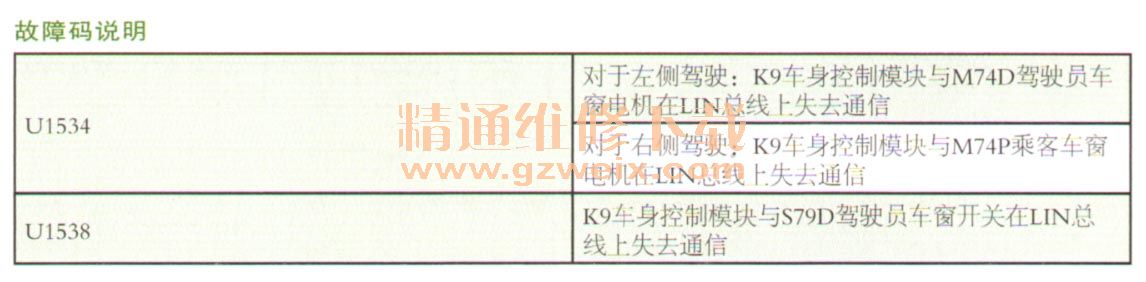

    查阅维修手朋，了解故障码U1534, U1538的相关信息、如表所示。

    根据故障码和故障现象初步判断故障点大致有以下几点：
    ·线路故障
    ·摇窗机开关故障
    ·摇窗机电机故障
    根据电路图（如图2所示）测量了驾驶员侧车窗电机、驾驶员侧车窗开关供电电源和接地线都正常，相互连接线无断路短路现象。由于故障出现时只有主驾驶侧玻璃升降开关不能控制，其他门都可以独立控制，所以技师尝试更换主驾驶玻璃升降机开关试用，故障未能排除。因此分析主驾LIN线造成故障的可能性比较大。

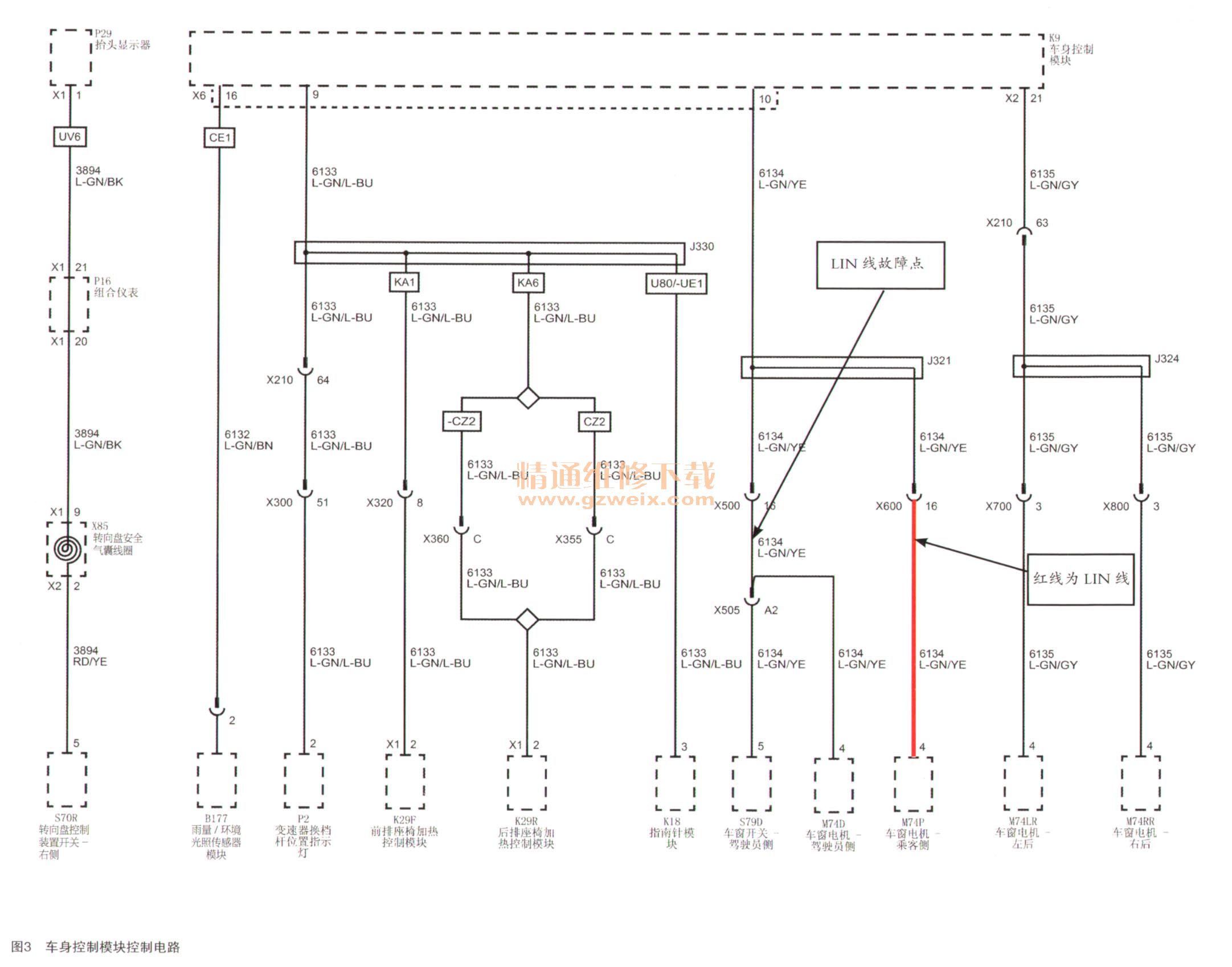

    查阅电路图（如图3所示），副驾驶玻璃升降可以通过副驾驶升降开关单独控制，所以可以排除BCM到车窗电机乘客侧的LIN线线路，重点检查BCM到主驾车窗开关和主驾驶车窗电机的LIN线线路。

    技师拔下车身线束至主驾门板的X500插头，测量X500/16号针脚至车窗开关的5号针脚线路通断情况，测最结果线路断路；再继续测量X500/16号针脚至X505/A2号针脚，测量结果依然为线路断路如图4所示。

    技师明确了故障部位，拆下主驾驶门板内的线束进行分段检查，最终找到了断线点位置，如图5所示。

    将线路重新修复后试车一切正常，故障彻底排除。
    故障总结：在检查LIN网络故障时，需要严格按照维修手册上的SBD检查流程进行操作。在实际维修过程中，发现部分维修技师不能理解网络故障码的含义，以至于走了很多弯路。
    本案例中BCM报有故障码“U1534, U1538与LIN总线上的设备失去通信”，很多维修技师看见此类故障码就一头雾水，不理解是何意思？LIN总线上的设备是什么？其实在网络电路图中的LIN线章节就能够快速地找到相关电路图，而且通过故障码也能在维修手册中找到相关说明，只有彻底理解了故障码的含义才能快速有效的排除故障。

    相关资料：2014年凯迪拉克XTS原厂维修手册
