凯迪拉克SRX四轮驱动系统故障检修
来源:本站收集  作者:佚名  2018-01-02 08:56:40

    一辆行驶里程约3万km、搭载型号为LF1的3.0 L缸内直喷汽油发动机的2014款凯迪拉克SRX。该车因组合仪表提示维修后轴及四轮驱动系统(图1)而进厂检修。

    故障诊断:接车后,试车验证故障,故障现象确实存在,连接故障检测仪读取故障代码,后差速器离合器控制模块中有1个当前故障代码“C0407后差速器离合器泵电动机”和1个历史故障代码“U0126与转向盘转角传感器失去通信”。记录并尝试清除故障代码,故障代码可以清除,试车,故障现象仍然存在。

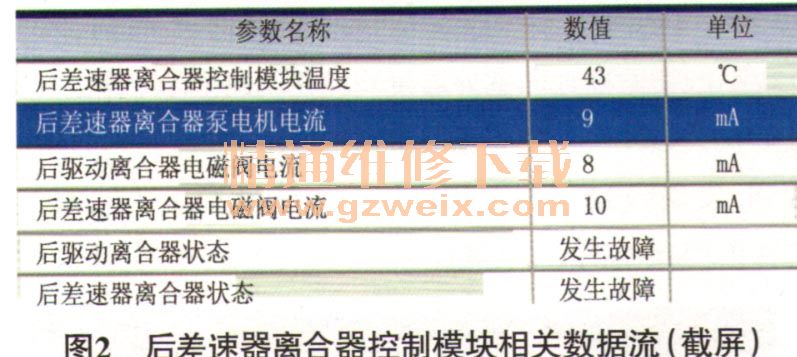

    用故障检测仪读取后差速器离合器控制模块相关数据流(图2),发现后差速器离合器泵电动机电流为9 mA(正常情况下,应为2 500 mA~3 500 mA),不正常,可以确定后差速器离合器泵电动机处于未工作状态。于是决定对后差速器离合器泵电动机及其相关线路进行检查。

    查看后差速器离合器泵电动机相关电路(图3),断开点火开关,断开后差速器离合器控制模块导线连接器X2、测量导线连接器X2端子D与电源及搭铁间的导通性,不存在短路故障;测量端子D与端子C之间的电阻,为68.6Ω(正常情况下,后差速器离合器泵电阻应为1.5Ω~20Ω),不正常。由上述测量结果可以判定为后差速器离合器内部故障,于是决定更换后差速器离合器泵。在拆卸过程中,发现后差速器离合器油脏污严重,已起不到润滑作用,推断脏污的后差速器离合器油进入后差速器离合器泵电动机内部,导致其工作异常并最终损坏。

    故障排除:更换后差速器离合器泵、后差速器离合器油及其滤清器(后差速器里集成2种油液,一种是后差速器离合器油,另一种是后差速器齿轮油,更换后差速器离合器油及其滤清器时,请勿添加后差速器齿轮油,已免导致不必要的损失)后路试学习,故障彻底排除。

    相关资料:2014凯迪拉克SRX NA原厂维修手册
