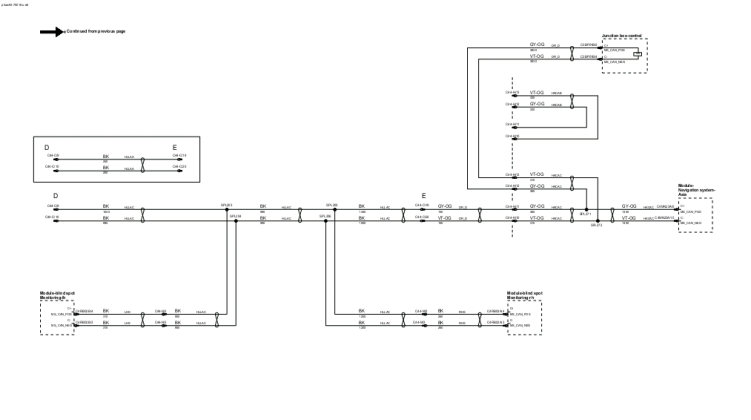

系统结构图及电路图：

第一次诊断：从故障分析为 CJB 故障

第二次诊断： 软件配置错误

第二次订购 CJB;

连接 SDD 电脑刷新软件,还是提示 failed to write target security identifler; 反馈到区域经理； 刷新 KVM再重载 As built file 再刷新 CJB

按照步骤执行后,刷新 KVM 后;把钥匙已经配好,可以打开点火开关重载 CCF 文件后,可以起动车辆;

刷新 CJB 软件,也可以顺利写入, write target security identifle;但在车辆配置钥匙时,配置失败后, SDD 退出来后,警报一直响;且防盗指示灯闪烁;, 再重新钥匙编程;SDD 会启动点火开关,但此时仪表无任何反应;SDD 提示 failed to write target security identifler 之后自动退出来;



再反馈至区域经理,建议为 更新下载编译文件及补丁; 下载后,尝试还是提示 failed to write targetsecurity identifler

再反馈 DTS 建议为 更换 SDD 诊断电脑; 在更换了电脑后,尝试还是提示 failed to write targetsecurity identifler

反馈 DTS 建议为 把 SDD 电脑升级至 130.00 V.106 尝试后还是提示 failed to write target securityidentifler

根据区域经理反馈至英国 ；英国建议，在原车 CJB 可以顺利起动车辆情况下，配置 IPK ，成功刷新 IPK 后断电，原车 CJB 故障再次出现，尝试配置新的模块还是下载失败，最后，根据区域经理建议；先配置 KVM，再重载 AS-BUILT CCF,最后做'IMMOBILIZER' 和‘Recover key' 后成功配置好 CJB 软件。



故障原因分析：由于 SDD 软件，导致无法配置 CJB 软件。
