摘要：开启前部天窗遮阳帘后,电机一直转,前天窗遮阳帘无法关闭。
故障现象: 开启前部天窗遮阳帘后,电机一直转,前天窗遮阳帘无法关闭。
故障确认: 拆看前遮阳帘电机.操作前帘开关按钮,发现无论开闭电机一直顺时针转动
故障诊断过程:
1. 检查前帘电机插头连接良好针脚没有脱出。

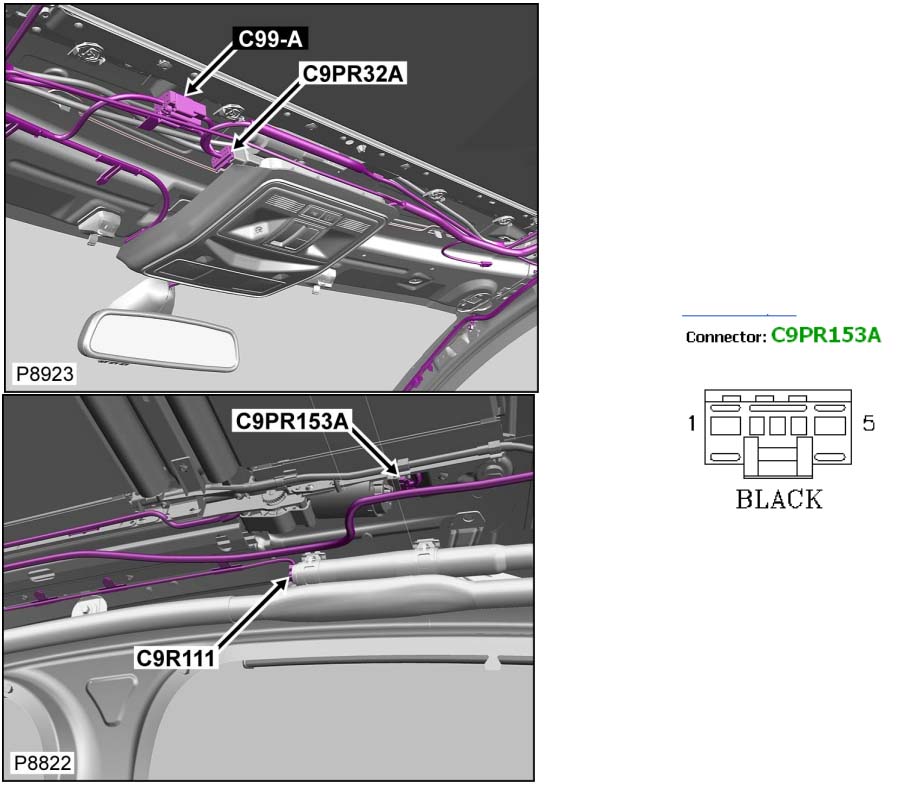

2. 测量霍尔传感器 C9PR153A-2 无供电,正常应为电瓶电压.检查C9PR32A-16 到 C9PR153A-2 之间导通良好.插头 C9PR32A 安装良好针脚无松脱。
3．检查天窗遮阳帘模块供电及搭铁正常,LIN 线 C9PR32A-3 为8.1V 正常。
故障分析：判断是天窗遮阳帘控制模块对前遮阳帘电机的霍尔传感器没供电输出,导致模块无法判断遮阳帘位置而出现故障。判断是遮阳帘模块内部故障。
维修方案：更换遮阳帘模块。
