一辆行驶里程约1.6万km、配置3.0 V6 SC发动机的路虎揽胜。该车底盘模块报执行器A故障。
故障诊断:1.现象具体描述
(1)确认故障。根据客户抱怨路试车辆,车辆速度达到30km/h以上时,过不平路面过坑颠簸,车辆仪表提示悬架故障,同时车辆悬架升降开关指示灯熄灭无法操作悬架升降,熄火后再启动车辆故障消失,行驶在不平路面时故障依旧出现。
(2)此故障只有在车速30km/h以上,过不平路面过坑颠簸,仪表提示悬架故障,正常公路行驶不出现。

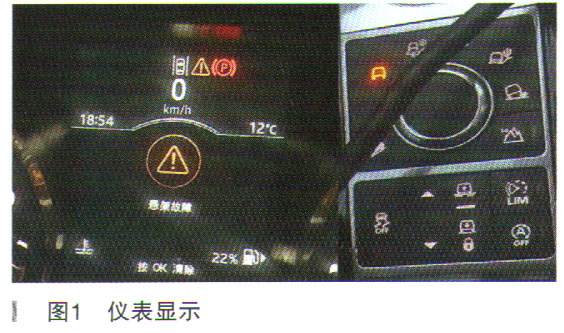

(3)仪表提示如图1所示。
(4)熄火后启动车辆,仪表故障消失,升降悬架,悬架升降正常,仪表无任何故障提示,车辆在公路行驶时故障不会出现。
(5)检查车辆无加装和改装物品。
(6)举升车辆,检查车辆底盘无损坏变形松动现象,检查车辆悬架减震器无漏气现象。
2.读取故障内容及诊断仪指导建议关键故障码的冻结值
(1)连接诊断仪读取相关故障码,读取底盘控制模块CHCM故障码为C105A-19执行器电路A组一电路电流高于设定的限度。
(2)故障码如图2所示。
3.诊断思路
根据故障码分析:
(1)底盘控制模块供电电路存在断路短路;
(2)底盘控制模块搭铁存在断路短路现象;
(5)底盘控制模块内部故障。
4.诊断过程
(1)检查底盘控制模块CHCM控制插头,无松动进水腐蚀现象。
(2)根据故障码C105A-19参考topix故障指引,topix第204-05章节,故障出现时检查启动车辆,测量底盘控制模块CHCM供电,C4CL14A -6对负极电压14V供电正常。测量与正极电压0V,供电正常。测量控制模块点火电源电压C4CL14D-17,与负极电压14V供电正常。测量控制模块负极搭铁C4CL14D-6,对正极电压14V电压正常,对负极电压0V没有压降。

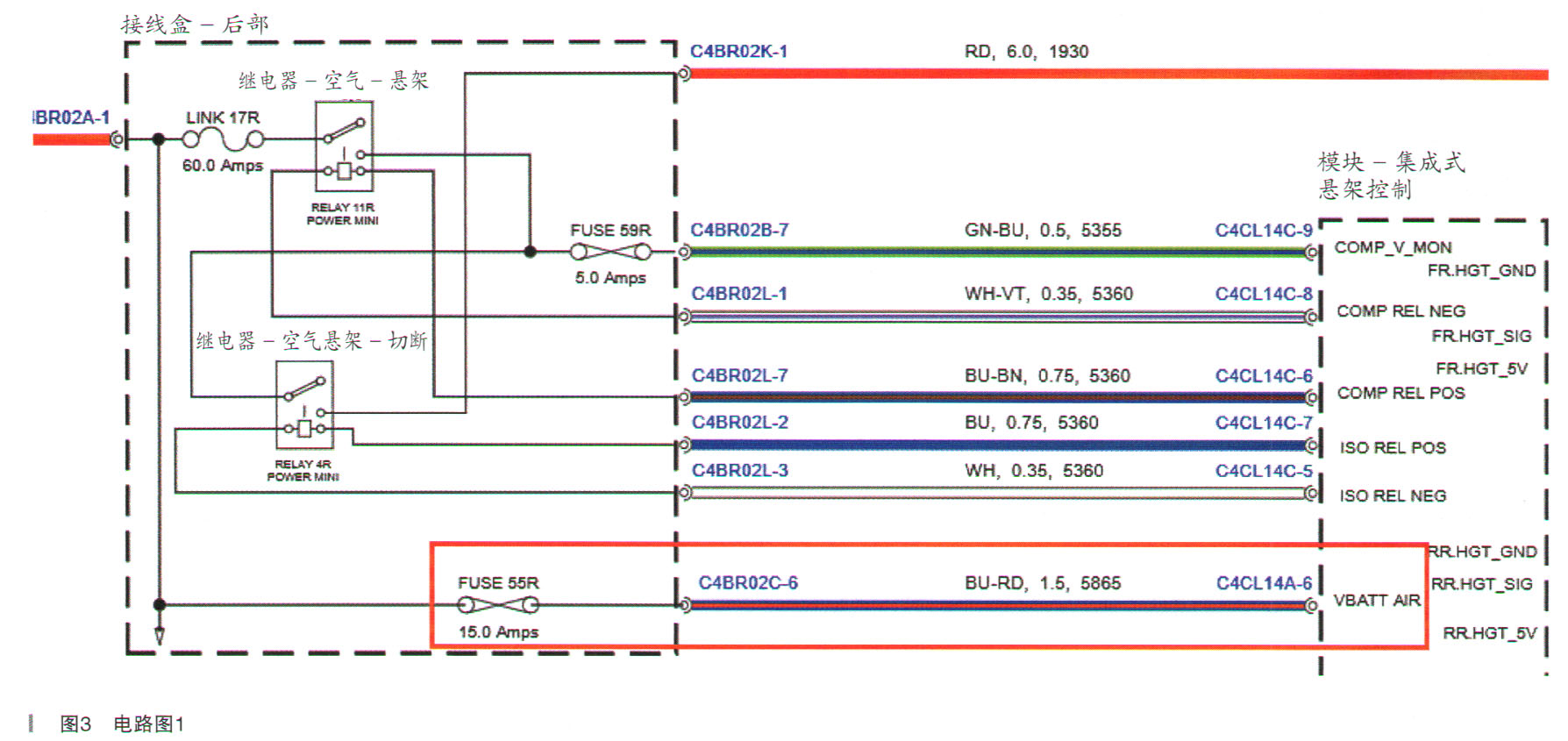

(3)电路图如图3所示。
(4)使用示波器测量底盘控制模块CHCM供电C4CL14A -6,路试车辆发现车辆故障出现时,电压波形有下降波动,仪表故障灯点亮。

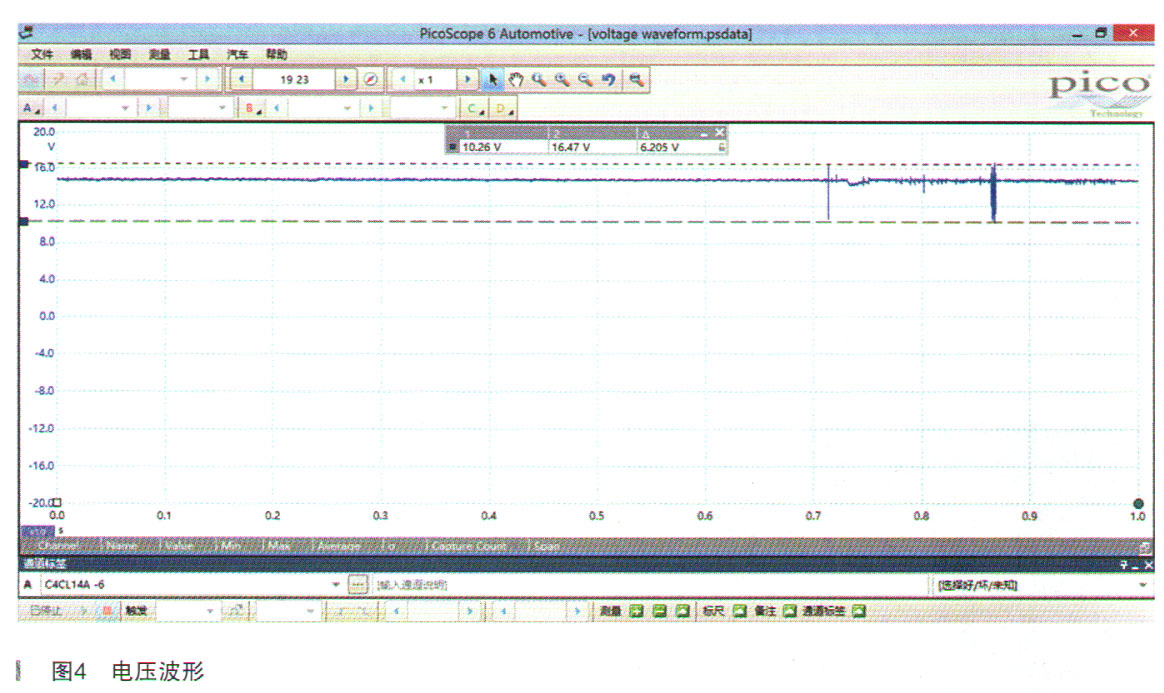

(5)电压波形如图4所示。
(6)使用示波器测量C4CL14A-6电压波形,发现底盘控制模块瞬间压降到10.2V时,仪表故障灯点亮。
